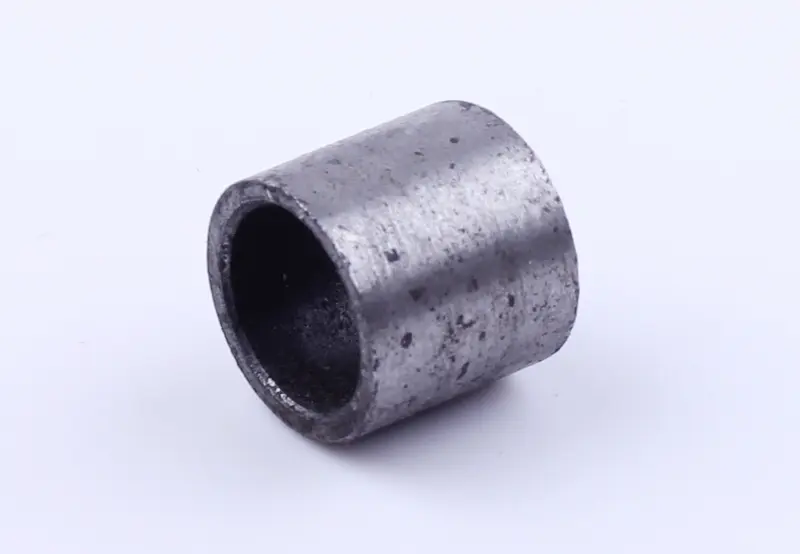

Втулка первинного вала КПП Jinma 200/204/240/244 AMG

Втулка первинного вала КПП Jinma 200/204/240/244 AMG потрібна для заміни зношеної втулки під час ремонту коробки передач. Первинний вал отримує обертання від двигуна через зчеплення та передає його далі в трансмісію. Стан спряжень цього вала впливає на взаємне положення деталей. Зношування втулки може збільшувати зазор, спричиняти люфт і нерівномірний контакт поверхонь.

Будова та ознаки зношування

Це циліндрична втулка з осьовим отвором. Для правильного встановлення потрібна відповідність і зовнішньої поверхні посадковому місцю, і внутрішньої — спряженій деталі. Довжина також має значення: втулка повинна займати своє місце без перешкод для складання сусідніх деталей. Навіть невелика розбіжність у геометрії може змінити характер посадки.

Заміну розглядають, коли є задири, тріщини, помітне спрацювання або порушення форми отвору. Однобічне зношування — привід перевірити стан спряжених поверхонь і можливий перекіс. Бруд, недостатнє змащення там, де воно передбачене конструкцією, та помилки складання скорочують строк роботи втулки. Якщо посадкове місце пошкоджене, сама заміна втулки не усуне причину повторного зношування.

Сторонній шум, вібрація чи люфт поблизу первинного вала допомагають визначити напрямок перевірки, але не доводять несправність саме втулки. Після розбирання оглядають вал, його опори та прилеглі деталі. Остаточний висновок роблять за станом поверхонь і виміряними зазорами, а не лише за поведінкою коробки під час роботи.

Як перевірити відповідність

Зіставте зняту втулку з новою за зовнішнім і внутрішнім діаметрами, загальною довжиною та формою торців. Зверніть увагу на фаски, уступи, отвори й канавки старої деталі, якщо вони є. Ці особливості можуть визначати правильність посадки та роботу спряження. Коли коробку вже ремонтували або змінювали її складові, підбір лише за назвою моделі може виявитися недостатнім.

Розмір спрацьованого отвору не варто брати за єдиний орієнтир. Вимірювання в кількох напрямках дає змогу виявити овальність, а в різних місцях уздовж втулки — нерівномірний знос. Результати звіряють із розмірами вала, посадкового місця та вимогами ремонтної документації відповідної коробки передач. Завеликий зазор збереже люфт, а надто щільне спряження може утруднювати рух і спричиняти нагрівання.

На що зважати під час заміни

Після демонтажу очистьте посадкове місце від бруду та продуктів зношування. Перевірте його на задири й пошкодження, огляньте поверхню вала, що контактує зі втулкою. Глибоке спрацювання цієї поверхні може швидко пошкодити нову деталь. Поки є доступ, доречно оцінити стан сусідніх підшипників, ущільнень і кріплення; потребу в їхній заміні визначають за результатами огляду.

Монтаж виконують відповідно до будови спряження. Якщо потрібне запресовування, втулку спрямовують співвісно й користуються відповідною оправкою, щоб рівномірно передати зусилля на торець та зберегти кромки. Невідповідність розмірів не виправляють ударами чи довільним розточуванням. Після складання перевіряють положення деталей, вільний рух там, де він передбачений, і зазори за ремонтною документацією. Неправильна посадка або перекіс можуть стати причиною повторного розбирання коробки.
