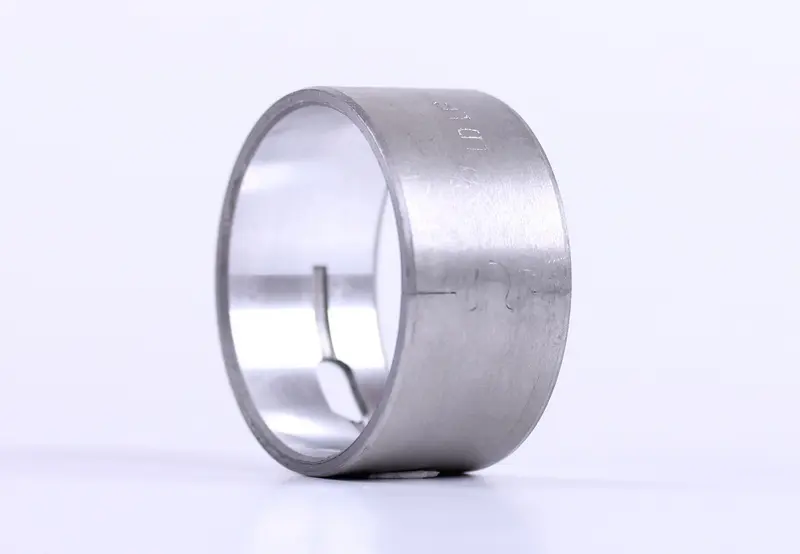

Втулка передня розподільного вала 4L22BT AMG

Передня втулка розподільного вала 4L22BT AMG підтримує передню шийку вала під час обертання. Вона допомагає утримувати його в належному положенні відносно інших опор і забезпечує поверхню для роботи пари ковзання. Від стану цього з’єднання залежить легкість обертання розподільного вала: надмірний зазор сприяє появі люфту, а замалий може спричинити нагрівання та заїдання.

Як працює втулка

Це циліндрична деталь із гладкою внутрішньою поверхнею. Зовні вона закріплюється в посадковому отворі корпусу, а всередині працює шийка розподільного вала. Під час обертання між поверхнями має зберігатися мастильна плівка. Тому справність опори залежить і від точності посадки, і від надходження оливи. Забруднення, нестача змащення або пошкоджена шийка можуть швидко зіпсувати нову втулку, якщо причину попереднього зносу залишити без уваги.

Ознаки зношення

Втулку перевіряють, коли в передній опорі виявлено збільшений зазор, задирки, сліди прихоплювання чи помітне спрацювання поверхні. Сторонній стукіт або зміна тиску оливи також можуть супроводжувати зношення опор, проте такі симптоми потребують перевірки, а не автоматичної заміни однієї деталі. Огляд і вимірювання допомагають з’ясувати, де саме виник дефект: у втулці, на шийці вала чи в посадковому отворі корпусу.

Підбір за знятою деталлю

Зіставте зовнішній і внутрішній діаметри, довжину втулки, форму її торців, наявність та розташування отворів або прорізів. Переконайтеся, що знята деталь належить до передньої опори: втулки інших опор того самого вала можуть мати відмінності. Виміри зношеної втулки перевіряють разом із розмірами шийки та корпусу. Норму зазору визначають за ремонтною документацією двигуна, адже спрацьована поверхня вже не відтворює початковий розмір.

Від зовнішнього діаметра залежить утримання втулки в корпусі, а від внутрішнього — посадка шийки та умови змащення. Невідповідна довжина або зміщені проходи для оливи можуть завадити правильному встановленню. Спроба посадити невідповідну деталь ударами чи довільно підігнати її здатна пошкодити отвір корпусу, порушити співвісність і створити додатковий опір обертанню.

Що врахувати під час заміни

Зношену втулку виймають пристосуванням, яке не залишає задирок у посадковому отворі. Посадку очищують, оглядають шийку вала та перевіряють доступні канали змащення. Нову деталь запресовують без перекосу за допомогою оправки з рівномірною опорою на торець. Якщо олива надходить через отвір у втулці, його потрібно сумістити з каналом корпусу. Глибину встановлення й потребу в обробці після запресовування звіряють із ремонтною документацією.

Після монтажу перевіряють внутрішній розмір, зазор у з’єднанні та вільне обертання змащеного вала. Поки механізм розібраний, варто оглянути решту опор, а порушені ущільнення й прокладки замінити відповідно до їхнього стану та вимог складання. Глибокі пошкодження шийки або розбитий отвір корпусу потребують окремого усунення: сама втулка не відновить геометрію сусідніх поверхонь. Остаточне складання виконують після усунення причини зношення та перевірки посадки.
