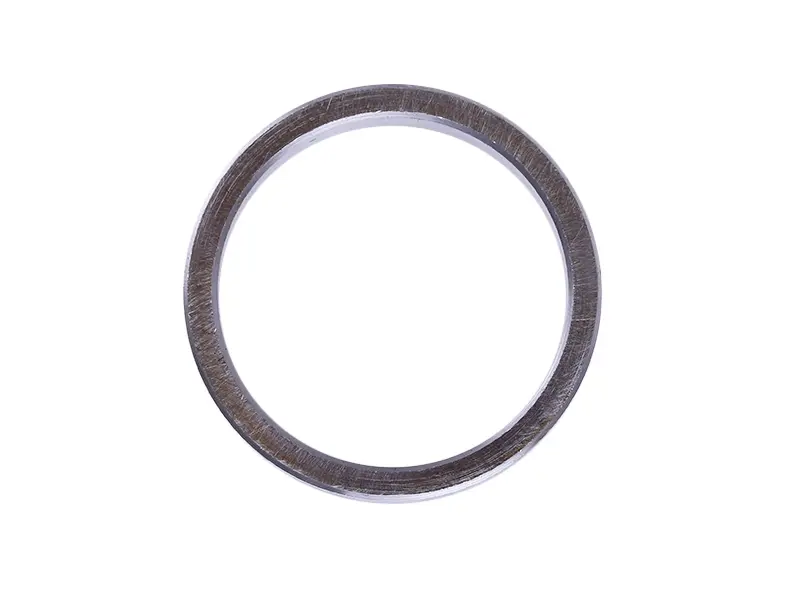

Втулка упорна підшипника горизонтального вала переднього моста Foton 240/244 AMG

Упорна втулка підшипника горизонтального вала переднього моста Foton 240/244 AMG забезпечує опору в місці встановлення підшипника та допомагає утримувати передбачене взаємне положення деталей уздовж вала. Під час ремонту моста її перевіряють разом із підшипником: зношений торець втулки може завадити правильному складанню навіть із новим підшипником.

Будова та роль втулки

Це кільце з центральним отвором і суцільною окружністю. Для його роботи мають значення внутрішній та зовнішній діаметри, а також осьова товщина. Від них залежить посадка втулки та положення деталі, яка на неї спирається. Самої можливості надіти кільце на вал замало, щоб вважати його відповідною заміною.

Торці втулки контактують із передбаченими конструкцією поверхнями опори. У місцях прилягання не повинно бути перекосу чи сторонніх частинок. Неправильна товщина або пошкоджена контактна поверхня можуть змінити осьовий зазор: у з'єднанні виникне зайва свобода переміщення або надмірне підтискання деталей.

Ознаки зношення

Після розбирання перевірте втулку на задири, тріщини, відколи крайок і деформацію. Виражена сходинка на торці, зім'яті ділянки або пошкодження отвору, що заважає посадці, є підставами для заміни. До таких дефектів можуть призвести люфт у з'єднанні, забруднення між прилеглими поверхнями та складання з перекосом.

Стук, осьове переміщення вала чи зміна шуму моста потребують перевірки всієї опори. Ці прояви не вказують однозначно на втулку, оскільки причиною також бувають підшипник або його посадочні місця. Поруч оглядають торці суміжних деталей і засоби фіксації. Якщо на них є виробіток, заміна лише втулки не відновить правильного прилягання.

Як підібрати заміну

Порівняйте зняту деталь із новою за діаметром отвору, зовнішнім діаметром, товщиною та формою торців. Окремо перевірте фаски й розташування оброблених крайок на старій втулці. Відмінність у цих місцях може не дозволити деталі сісти до упору або створити небажаний контакт із сусідньою поверхнею.

Вимірюйте очищену втулку та враховуйте її зношення. Якщо торець має значний виробіток, залишкову товщину не можна використовувати як єдиний зразок для підбору. У такому разі звіряються з документацією конкретного моста або справною деталлю. Позначення техніки звужує пошук, а відповідність перевіряють за посадочними розмірами й будовою підшипникової опори.

На що зважати під час монтажу

Розбираючи опору, збережіть послідовність розташування втулки та прилеглих деталей. Очистьте місце встановлення, приберіть забруднення й перевірте поверхні на задирки. Втулка має зайняти передбачене положення без перекосу. Якщо вона не доходить до упору, з'ясуйте причину до остаточного складання: стягування кріпленням через опір може пошкодити з'єднання.

Порядок складання, затягування та контроль осьового зазору визначають за настановою до моста. Після фіксації перевіряють повноту прилягання, обертання без заїдання та відсутність надмірного люфту. Довільне додавання шайб або сточування торця для підгонки змінює положення підшипника. Така компенсація невідповідного розміру може спричинити повторне зношення опори.
