Втулка вала підйомника 1 Foton 240/244 AMG

Втулка вала підйомника 1 Foton 240/244 AMG потрібна для відновлення опори вала підйомного механізму. Вона розміщується між валом і посадковим отвором, підтримує вал та забезпечує його рух із належним зазором. Коли втулка зношується, вал отримує зайву свободу переміщення під навантаженням. Це позначається на плавності роботи механізму й збільшує зношування поверхонь, що контактують між собою.

Ознаки зношування

Перевірити опору варто, якщо вал помітно хитається поперек своєї осі, чути стукіт зі зміною напрямку навантаження або рух став нерівномірним. Після розбирання втулку оглядають на задири, тріщини та місцеве спрацювання внутрішньої поверхні. Овальний отвір також свідчить про порушення геометрії. Причину люфту визначають разом з оглядом вала й корпусу: заміна лише втулки допоможе тоді, коли суміжні посадкові поверхні залишаються придатними.

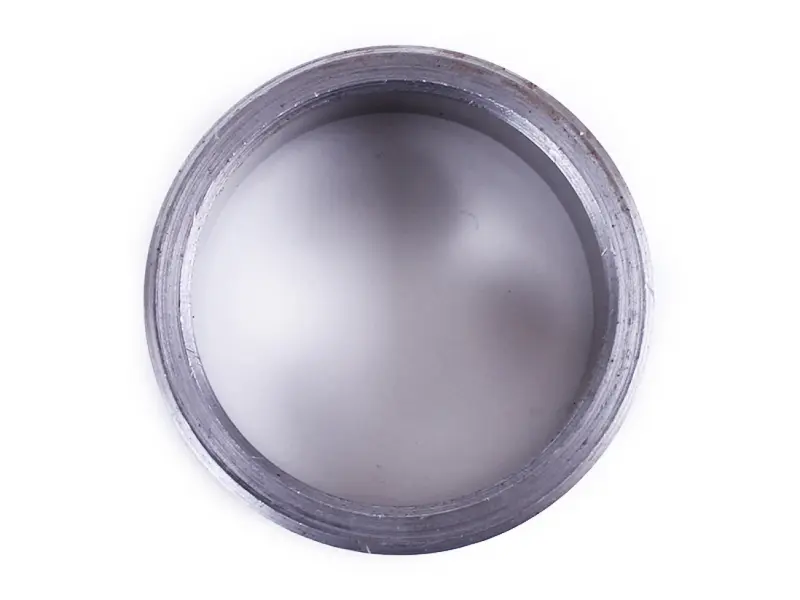

Деталь має кільцеву форму, центральний отвір і суцільну стінку. Для правильної роботи важливе узгодження двох посадок: втулки в корпусі та вала у втулці. Завеликий внутрішній зазор залишає люфт, а надто малий може спричинити тугий хід і заїдання. Недостатня щільність зовнішньої посадки створює ризик зміщення втулки. Самої подібності форми для вибору недостатньо.

Перевірка розмірів і посадок

Зіставте внутрішній та зовнішній діаметри, довжину й форму торців зі знятою деталлю. Огляньте стару втулку на наявність фасок, уступів, отворів і канавок, перевірте їхнє розташування. Результати вимірювань порівнюйте з ремонтними вимогами до механізму, адже зношений отвір уже не відтворює початкового розміру. Вал доцільно виміряти в кількох місцях: локальна виїмка або овальність можуть залишитися непоміченими за одного вимірювання.

Перевірте, чи не проверталася попередня втулка в корпусі та чи немає на посадці задирів. Розбитий отвір не забезпечить належного утримання нової деталі й потребує окремого відновлення. Глибоке спрацювання вала також не усувається самою заміною втулки. Під час розбирання огляньте ущільнення, фіксатори та інші деталі, які довелося зняти для доступу до опори; пошкоджені або надмірно зношені деталі замінюють.

Як установлювати

Спочатку розвантажте підйомний механізм і надійно закріпіть його рухомі частини. Перед вийманням втулки зафіксуйте її положення та глибину посадки. Очистьте отвір корпусу від забруднень, перевірте краї на задирки. Втулку вводять рівно, з дотриманням співвісності. Якщо конструкція передбачає запресовування, користуються відповідною оправкою, яка рівномірно передає зусилля на торець і не деформує край внутрішнього отвору.

Змащування та робочий зазор мають відповідати вимогам підйомного механізму. Якщо є канали подавання мастила, перевірте їх суміщення під час установлення. Після складання переконайтеся, що вал рухається без заїдання, а фіксатори стоять на місцях. Спершу перевірте роботу без навантаження, потім збільшуйте його поступово. Якщо зберігся люфт, з’явився стукіт або вал рухається туго, потрібно знову перевірити посадки та складання: підвищене зусилля не виправляє помилку підбору.
