Втулка вала підіймача (тип 1) DongFeng 354/404 AMG

Втулка вала підіймача (тип 1) DongFeng 354/404 AMG потрібна для відновлення опори вала підіймального механізму. Вона утримує вал у посадковому місці та слугує поверхнею для його руху. Справна опора допомагає валу зберігати правильне положення під навантаженням. Коли зазор збільшується, з’являється зайвий люфт, а зусилля між спряженими поверхнями розподіляється нерівномірно.

Будова та ознаки зношення

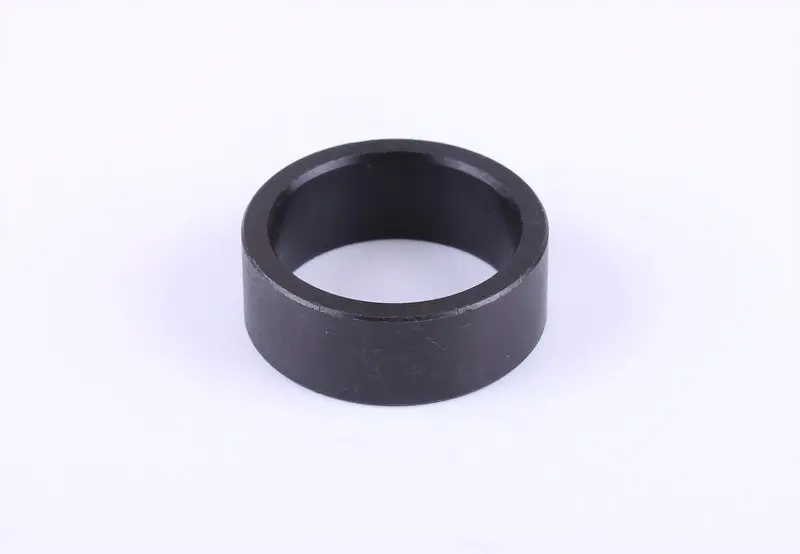

Це коротка циліндрична втулка з наскрізним отвором, рівною зовнішньою поверхнею та без виступного зовнішнього фланця. Для встановлення мають збігатися внутрішній діаметр під вал, зовнішній діаметр під гніздо й довжина. Позначення «тип 1» варто враховувати під час добору: деталі з однаковим призначенням можуть відрізнятися геометрією посадки.

Перевірити втулку варто, якщо вал помітно зміщується в поперечному напрямку, чути стукіт зі зміною навантаження або механізм рухається нерівномірно. Після розбирання шукають задири, тріщини, пошкодження торців і нерівномірне зношення отвору. Бруд, нестача мастила та перекіс спряжених деталей скорочують строк служби опори. Водночас причиною стукоту може бути не лише втулка, тому разом із нею перевіряють вал і гніздо в корпусі.

Як перевірити відповідність

Очистьте зняту втулку та звірте її довжину, зовнішній і внутрішній діаметри. Порівняйте торці, фаски, а також канавки й отвори, якщо вони передбачені у вашому механізмі. Зношений отвір нерідко втрачає круглу форму: вимірювання в кількох напрямках допоможе виявити різницю. Отримані значення потрібно зіставити з розмірами вала та ремонтною документацією, адже збільшений через зношення отвір не є правильним орієнтиром для нової деталі.

Огляньте й посадкове місце в корпусі. Якщо гніздо розбите, сама заміна втулки не відновить опору. Глибокі риски або виробіток на валу також можуть залишити люфт після ремонту та прискорити зношення нової деталі. Надто вільна посадка не утримуватиме вал належним чином, а надто малий зазор може спричинити тугий хід і задири. Невідповідна довжина здатна завадити встановленню сусідніх деталей або правильному складанню механізму.

Заміна та контроль після складання

Перш ніж розбирати опору, опустіть навісне обладнання або надійно підіпріть його, щоб зняти навантаження з механізму. Зафіксуйте положення втулки та послідовність розташування деталей поруч. Для вилучення використовуйте інструмент, який не пошкодить вал і гніздо. Очистьте посадкові поверхні від забруднень і продуктів зношення. Під час роботи перевірте сусідні ущільнення, шайби та фіксатори, якщо вони є в конструкції.

Встановлюйте втулку способом, передбаченим для цієї опори. Якщо потрібне запресовування, доберіть оправку за розміром торця, прикладайте зусилля рівномірно та не допускайте перекосу. За наявності отворів або каналів для мастила перевірте, чи вони суміщені. Мастило й послідовність складання мають відповідати вимогам механізму. Після завершення перевірте, чи вільно рухається вал, чи немає заїдання та надмірного люфту. Навантажувати механізм слід після перевірки кріплень і правильності складання.
