Вилка КПП тип 2 для мототрактора AMG

Вилка КПП тип 2 для мототрактора AMG працює в механізмі перемикання передач. Вона передає рух від механізму вибору до рухомої деталі коробки та пересуває її вздовж вала, щоб увімкнути або вимкнути передачу. Коли контактні ділянки вилки зношуються, частина ходу витрачається на вибирання зазорів. Через це механізм може не доводити рухому деталь до потрібного положення.

Будова вилки

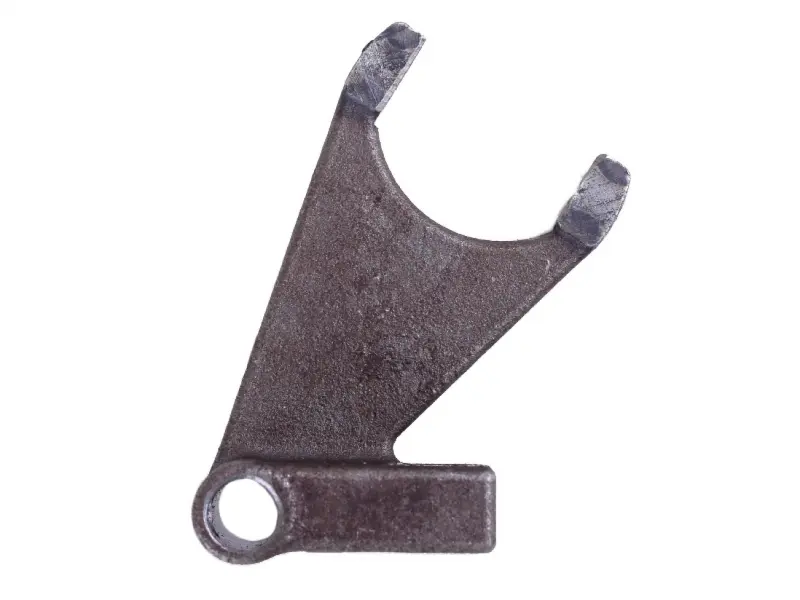

Розкрита частина має два ріжки з контактними ділянками на кінцях. Унизу корпусу є круглий отвір і бічний виступ. Для правильного встановлення потрібен збіг не лише загальної форми, а й розташування цих частин одна відносно одної. Навіть близькі за контуром вилки можуть мати різну посадку та по-різному передавати переміщення. Позначення «тип 2» розрізняє варіанти деталі, проте підбирати заміну варто за геометрією знятого зразка.

Ознаки зношення

Вилку перевіряють, якщо передачі вмикаються із зусиллям, механізм не проходить повний хід або передача самовільно вимикається. Самих симптомів недостатньо для висновку: причиною можуть бути й інші деталі КПП. Після розбирання огляньте кінці ріжків на наявність задирок, значного спрацювання та нерівномірного контакту. Тріщини корпусу чи вигин також є підставою для заміни. Окремої уваги потребує отвір, адже його спрацювання може додавати вільного ходу в місці з'єднання.

Типові причини пошкодження — надмірне зусилля під час перемикання, заїдання деталі, яку пересуває вилка, та збільшені зазори в механізмі. Заміна лише вилки не усуває опору, через який вона деформувалася. Під час ремонту огляньте спряжений паз, напрямні та деталі фіксації вибраного положення. Якщо на них є пошкодження або надмірне спрацювання, їх також потрібно усунути; кріплення з дефектами замінюють за результатами огляду.

Як підібрати заміну

Зіставте ширину розкриття вилки, відстань між контактними ділянками, товщину й форму кінців ріжків. Перевірте діаметр круглого отвору та його положення, контур нижнього виступу і зміщення ріжків відносно основи. Зважайте на напрямок встановлення та місце деталі серед інших вилок коробки. Для вимірювання обирайте ділянки, які не мають виробітку: зношена поверхня вже не відтворює початкового розміру. Якщо посадка чи розташування контактних ділянок відрізняються, однакове позначення типу не забезпечить правильну роботу.

Заміна та контроль руху

Перш ніж знімати стару вилку, зафіксуйте її орієнтацію та послідовність розташування пов'язаних деталей. Під час складання введіть контактні ділянки у відповідний паз і закріпіть вилку способом, передбаченим конструкцією коробки. Не підгинайте ріжки та не сточуйте їх для встановлення: це змінює зазори й навантаження на поверхні контакту. Порядок складання та затягування кріплення звіряйте з документацією конкретної КПП.

До остаточного закриття коробки переконайтеся, що механізм рухається без заїдання та доходить до передбачених положень. Вилка не має впиратися в сусідні деталі чи постійно тиснути одним боком на паз. Невідповідна геометрія призводить до неповного вмикання, прискореного спрацювання спряжених поверхонь і потреби знову розбирати коробку. Після складання почніть перевірку без навантаження та переконайтеся у штатному перемиканні.
