Вилка перемикання передач КПП DongFeng AMG

Вилка КПП DongFeng AMG працює в механізмі перемикання передач. Вона передає рух від механізму вибору до рухомої деталі коробки та переводить її в потрібне положення. Справна вилка забезпечує передавання повного ходу: якщо контактні поверхні зношені або захват деформований, переміщення важеля може вже не відповідати переміщенню всередині КПП.

Будова та призначення

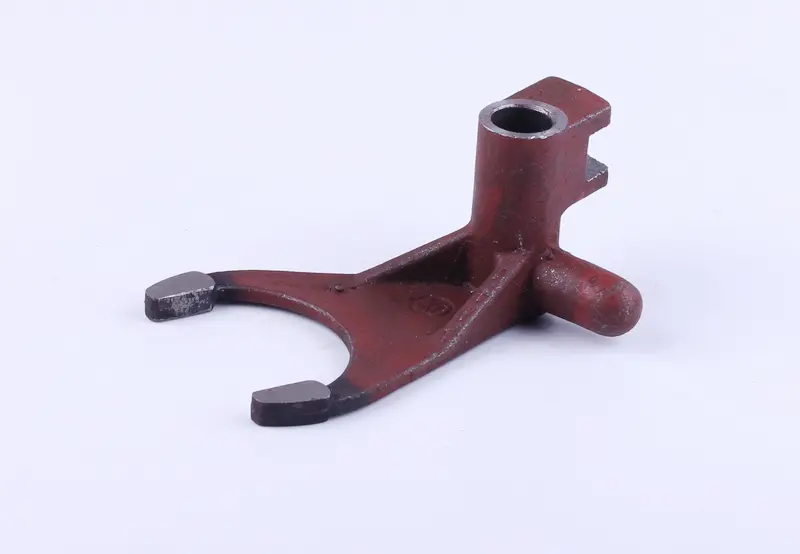

Вилка має відкритий захват із двома контактними майданчиками на кінцях. Над основою розташована стійка з круглим отвором, збоку — виступ і відкрита виїмка. Стійку з основою з’єднують ребра. Для встановлення важливі не лише обриси деталі, а й взаємне розташування отвору, захвата та бічних виступів: від цього залежить її положення в механізмі.

Кінці вилки взаємодіють із пазом рухомої деталі коробки. Зношування цих поверхонь збільшує зазор і погіршує точність перемикання. Під час огляду звертають увагу на нерівномірне спрацювання майданчиків, задирки, пошкодження країв, тріщини біля стійки та викривлення захвата. Легкий рух важеля сам по собі не свідчить про справність вилки.

Ознаки несправності

Вилку варто перевірити, якщо передача вмикається із зусиллям, не доходить до потрібного положення або самовільно вимикається. Такі прояви бувають і через несправні фіксатори, зношений привід вибору чи пошкоджені спряжені деталі. Після розбирання оглядають паз, у якому працює захват, напрямні та кріплення. Нова вилка не усуне люфт, причиною якого є значне спрацювання сусідньої деталі.

Як підібрати заміну

Порівнюйте вилку зі знятою деталлю та звіряйте її з будовою конкретної коробки. Перевірте відстань між кінцями захвата, ширину й товщину контактних майданчиків, діаметр отвору та його зміщення відносно вилочної частини. Також мають збігатися висота стійки, форма бічного виступу, положення виїмки та спосіб фіксації. Вимірюйте ділянки без значного зношування, щоб не прийняти наслідки спрацювання за початковий розмір.

У коробці з кількома вилками потрібно враховувати місце кожної з них. Деталі з близькими габаритами можуть мати різне зміщення захвата або інше розташування поверхонь, через які передається рух. Невідповідна геометрія спричиняє перекіс, постійний тиск на паз чи неповне ввімкнення передачі. Вигинати вилку або сточувати майданчики заради встановлення не варто: так змінюється робота спряження.

Встановлення та перевірка

Доступ до механізму відкривають у послідовності, передбаченій конструкцією КПП. Перед зняттям запам’ятовують або позначають орієнтацію вилки й розташування кріплення. Після звільнення фіксації деталь виймають без ударів по кінцях захвата. Очищають посадкові поверхні, перевіряють напрямні та паз рухомої деталі. Пошкоджені фіксатори, кріплення й зношені спряжені деталі замінюють за результатами огляду.

Нову вилку ставлять у відповідній орієнтації та закріплюють штатним способом. До закриття коробки перевіряють нейтральне положення, вільний рух і повний хід перемикання без заїдання. Захват не має впиратися в сусідні деталі або залишатися під бічним навантаженням. Якщо механізм рухається туго, спочатку знаходять причину: додаткове зусилля на важелі може пошкодити вилку та поверхні, з якими вона контактує.
