Вимикач стоп-сигналів (жабка) Foton 244, ДТЗ 244, Jinma 244 AMG

Вимикач стоп-сигналів, який також називають «жабкою», призначений для Foton 244, ДТЗ 244, Jinma 244. Він забезпечує ввімкнення задніх сигналів гальмування під час натискання на педаль та їх вимкнення після її відпускання. Від справності вимикача залежить, чи вчасно загоряться стопи. Гальмівне зусилля створюють інші частини механізму, а ця деталь керує світловим сигналом.

Будова та спрацьовування

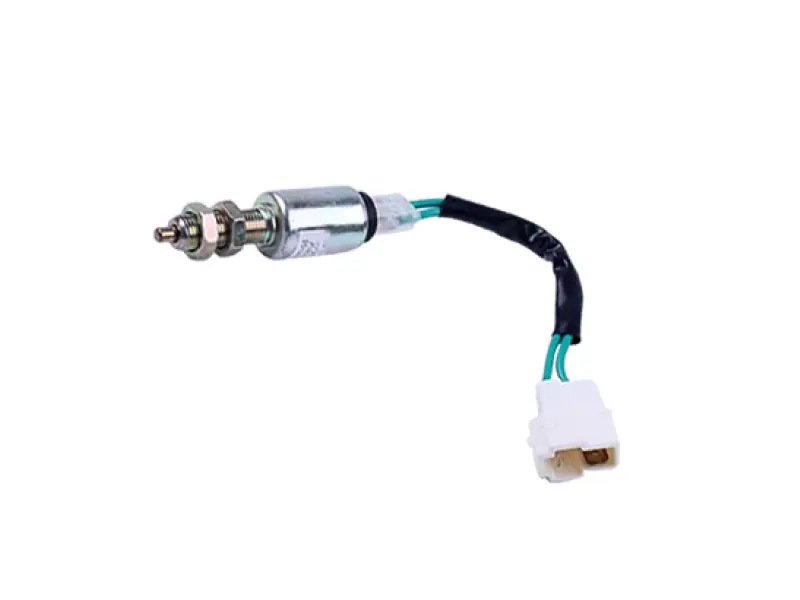

Вимикач має циліндричний корпус, натискний шток і різьбову частину з кріпильними гайками. Два дроти виходять із корпусу та закінчуються білою з’єднувальною колодкою; частину дротів охоплює спільна захисна оболонка. Через шток рух гальмівного приводу передається контактному механізму. Положення корпусу в кронштейні визначає момент увімкнення ліхтарів.

Для правильної роботи шток має натискатися й повертатися без перекосу та надмірного упору. Самого збігу кріплення недостатньо: потрібно, щоб хід штока відповідав переміщенню приводу. Невдалий підбір або неправильне регулювання призводить до запізнілого ввімкнення стопів, постійного світіння чи відсутності реакції на педаль.

Ознаки несправності

Вимикач перевіряють, коли стоп-сигнали не загоряються, спрацьовують не щоразу або залишаються ввімкненими після відпускання гальма. Причиною можуть бути зношені внутрішні контакти, заїдання штока, надлом дроту біля корпусу чи окислення з’єднання. Пошкоджена колодка або слабкий контакт у ній часто спричиняє перебої під час вібрації.

Перш ніж міняти «жабку», варто перевірити лампи, запобіжник і з’єднання проводки, а також переконатися, що педаль повністю повертається назад. Зміщення справного вимикача в кронштейні усувають регулюванням. Заміна потрібна, якщо несправний сам контактний механізм, шток заїдає або корпус і виводи мають пошкодження, що заважають надійному встановленню та підключенню.

Як підібрати заміну

• Порівняйте діаметр і крок кріпильної різьби, довжину різьбової частини та положення гайок у кронштейні.
• Зіставте форму й виступ штока, напрямок його натискання та відстань до упора приводу.
• Перевірте форму колодки, розміщення контактів і сумісність із відповідним роз’ємом проводки.
• Оцініть довжину дротів: після встановлення вони мають лежати без натягу та не торкатися рухомих частин.
• Звірте роботу контактів за натиснутого й відпущеного штока зі справною знятою деталлю або схемою техніки.

Заміна та налаштування

Живлення вимикають, колодку від’єднують і позначають початкове положення корпусу та гайок. Після послаблення кріплення деталь виймають із кронштейна, не тягнучи за дроти. Одночасно оглядають упор штока, кронштейн і відповідну колодку. Деформоване кріплення, розхитані контакти чи пошкоджена ізоляція поруч можуть звести нанівець заміну справною деталлю.

Новий вимикач встановлюють рівно й налаштовують його положення відносно приводу. Шток не повинен упиратися надмірно або перешкоджати поверненню педалі. Дроти прокладають із запасом на рух, без затискання та різких перегинів, роз’єм щільно з’єднують. Після відновлення живлення кілька разів натискають і відпускають гальмо: обидва стоп-сигнали мають вчасно загорятися та повністю гаснути. Мерехтіння або постійне світіння потребує перевірки регулювання й з’єднання до початку роботи техніки.
