Вилка шестерні 2/3 передачі КПП Jinma 200/204/240/244 AMG

Вилка шестерні 2/3 передачі КПП Jinma 200/204/240/244 працює в механізмі перемикання другої та третьої передач. Вона передає рух від штока до рухомої деталі коробки й переміщує її в положення обраної передачі. Від правильної геометрії вилки залежать повне ввімкнення та вільне повернення в нейтраль. Зношені контактні ділянки або зігнуті лапки можуть порушувати цей рух.

Будова та призначення

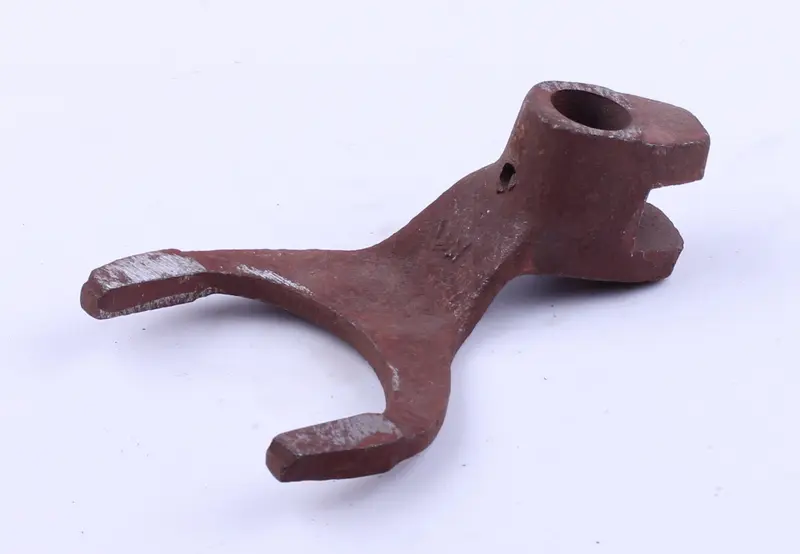

Вилка має дві відкриті лапки та виступну маточину з отвором під шток. Збоку маточини є невеликий отвір. Для встановлення важливі форма вилочної частини та розташування лапок відносно маточини й отворів. Навіть за подібних зовнішніх обрисів відмінність у цих місцях може завадити правильному збиранню механізму.

Лапки входять у кільцеву проточку рухомої деталі й передають їй зусилля перемикання. На контактних ділянках поступово з’являється спрацювання; надмірне зусилля на важелі за утрудненого перемикання може спричинити деформацію. Помітні заглиблення на лапках, тріщини, вигин або збільшений зазор у з’єднанні є приводом перевірити вилку. Припасовувати невідповідну нову деталь сточуванням лапок не варто: так змінюються геометрія та характер контакту.

Ознаки несправності

Вилку оглядають, коли друга чи третя передача вмикається нечітко, важіль не проходить повний хід або передачу вибиває під час роботи. Потреба притримувати важіль також вимагає перевірки механізму. Проте самі ці прояви ще не визначають винну деталь: причиною можуть бути фіксатори, шток чи зношене зачеплення. Після розбирання оцінюють стан обох лапок, посадку на штоку та проточку, у якій працює вилка.

Як підібрати заміну

• Зіставте призначення вилки для другої та третьої передач і її місце в механізмі перемикання.
• Перевірте діаметр отвору під шток, висоту маточини та положення бокового отвору.
• Порівняйте відстань між лапками, їхню товщину, контактні ділянки й зміщення відносно маточини.
• Звірте спосіб закріплення на штоку та посадку без перекосу й надмірного люфту.

Загальної подібності недостатньо: інший виліт лапок або зміщене кріплення можуть обмежити хід і не дати повністю ввімкнути передачу. Ще один наслідок помилки — постійне притискання лапки до стінки проточки та прискорене спрацювання. Якщо знята вилка деформована, її вигин не слід відтворювати під час порівняння. Так само стерта контактна поверхня не є точним орієнтиром для визначення початкової товщини.

Що врахувати під час встановлення

Заміну виконують на зупиненій техніці після відкриття відповідної частини КПП за настановою до конкретної машини. До демонтажу позначають орієнтацію вилки та положення кріплення. Разом із нею оглядають шток, його посадочні поверхні, деталі фіксації та проточку шестерні. Пошкоджене кріплення й зношені спряжені деталі замінюють за результатами перевірки, інакше люфт або заїдання можуть залишитися.

Під час складання лапки заводять у проточку, вилку розташовують у потрібному положенні та фіксують штатним способом. Перш ніж закривати коробку, перевіряють вільне переміщення механізму, нейтраль і повноту ввімкнення передач відповідно до настанови. Якщо механізм заклинює, не тисніть сильніше на важіль: перевірте посадку, кріплення та взаємне розташування деталей.
