Вилка шестерні 1-ї передачі КПП Jinma 200/204/240/244 AMG

Вилка шестерні 1-ї передачі КПП Jinma 200/204/240/244 AMG переміщує шестерню під час перемикання передачі. Вона передає рух від механізму вибору передач до рухомої деталі всередині коробки. Справна вилка дає шестерні зайняти потрібне положення без перекосу та заклинювання. Її замінюють під час ремонту механізму перемикання, якщо стара деталь має зношені поверхні, деформацію або пошкодження.

Будова та призначення

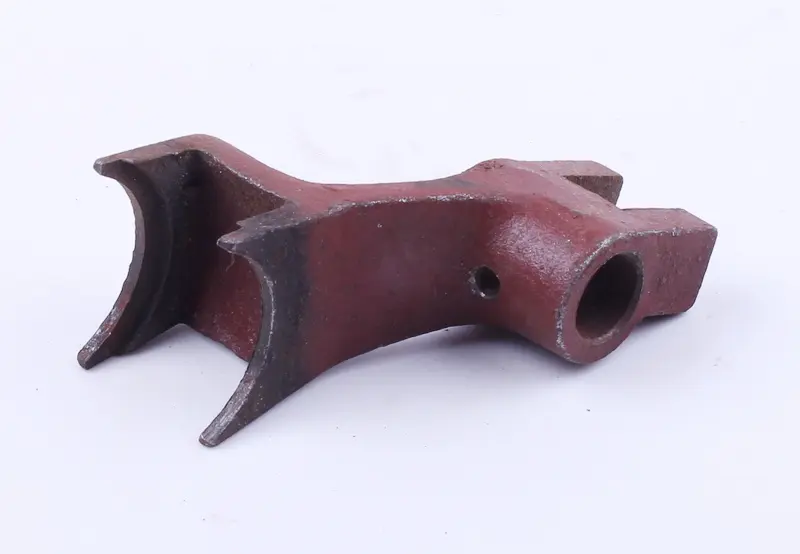

Вилка має дві вигнуті робочі лапки, посадкову частину з круглим отвором і невеликий бічний отвір. Для правильного підбору має значення розташування всіх цих частин. Лапки повинні відповідати ділянці шестерні, з якою вони взаємодіють, а посадкова частина — забезпечувати правильне положення вилки в механізмі перемикання.

Під час увімкнення та вимкнення передачі вилка спрямовує шестерню. Коли контактні поверхні спрацьовуються, зростає вільний хід. Зігнуті лапки можуть зміщувати шестерню з перекосом і заважати повному ввімкненню. Надмірне зусилля на важелі за тугого ходу додатково навантажує вилку, тому причину заїдання потрібно усунути, а не долати силою.

Ознаки зношення

Вилку варто перевірити, якщо перша передача вмикається важко, не входить повністю або самовільно вимикається. Ці ознаки можуть бути пов’язані й з іншими деталями коробки, тож підставою для заміни є огляд розібраного механізму. Перевіряють контактні поверхні лапок, посадковий отвір і місця переходу лапок у корпус.

Глибоке спрацювання, тріщини, відколи, викривлення та пошкоджена посадка свідчать про потребу заміни. Нерівномірні сліди тертя також підказують, що слід оглянути сполучену шестерню та механізм її переміщення. Якщо залишити надмірний люфт або заїдання, нова вилка працюватиме в тих самих несприятливих умовах.

Як підібрати деталь

Зіставте зі знятою вилкою форму захвату, відстань між лапками та товщину їхніх контактних ділянок. Перевірте діаметр посадкового отвору, його положення відносно лапок, розташування бічного отвору й спосіб фіксації. Назва техніки допомагає звузити вибір, але відмінності геометрії потребують окремої перевірки.

Для вимірювання обирайте ділянки, які не мають значного спрацювання: зношена поверхня може спотворити потрібний розмір. Якщо є каталожний номер демонтованої вилки, звірте його під час підбору. Завеликий зазор збільшує вільний хід, а невідповідна форма чи посадка можуть обмежити переміщення шестерні та спричинити неповне ввімкнення передачі.

Що врахувати під час заміни

До зняття запам’ятайте або позначте орієнтацію вилки та положення кріплення. Очистьте доступні поверхні сполучення, огляньте шток, деталі фіксації та ділянку шестерні, що контактує з лапками. Пошкоджені й зношені суміжні деталі замінюють за результатами огляду. Порядок закріплення має відповідати будові конкретної коробки передач.

Встановлюйте вилку без ударів по лапках і без розгинання захвату. Після закріплення, поки механізм доступний для перевірки, переконайтеся, що він рухається вільно, доходить до положення ввімкненої передачі та повертається в нейтраль. Тугий або обмежений хід усувають до запуску техніки. Перевірка посадки та відсутності перекосу зменшує ризик повторного розбирання КПП.
