Вилка розкосу нижня регулювальна Xingtai 120 AMG

Нижня регулювальна вилка розкосу Xingtai 120 AMG з’єднує розкіс із тягою навісного механізму. Розкіс утримує тягу на потрібній висоті та передає навантаження між частинами навіски. Змінюючи його довжину, виставляють положення приєднаного обладнання. Справна вилка допомагає зберігати геометрію з’єднання без зайвого люфту під час роботи.

Як влаштована деталь

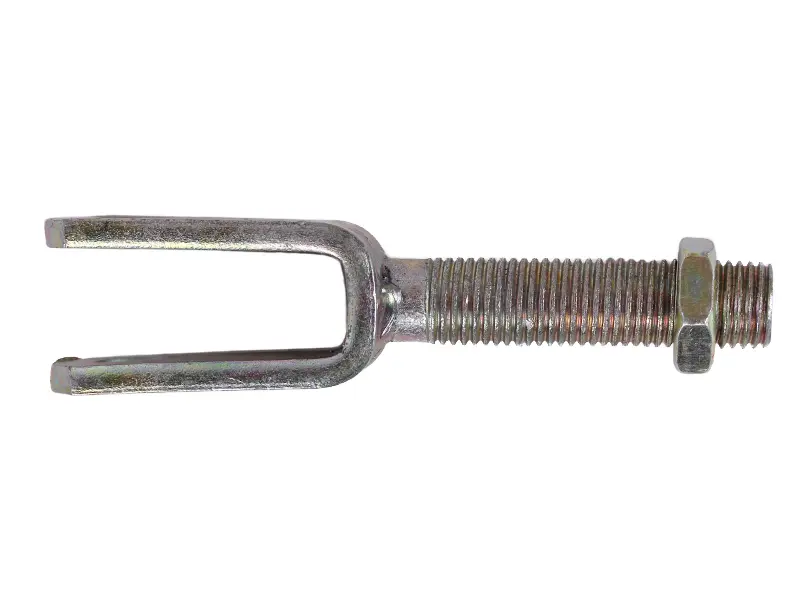

Вилка має дві рознесені щоки та хвостовик із зовнішньою різьбою. На хвостовику встановлена шестигранна гайка. Щоки охоплюють відповідну частину з’єднання, а різьбовий хвостовик дає змогу змінювати положення вилки в розкосі. Після регулювання з’єднання фіксують, щоб налаштована довжина залишалася незмінною під навантаженням.

Погнуті щоки порушують посадку, а зношена різьба ускладнює налаштування та фіксацію. Якщо деталі доводиться стягувати кріпленням, щоб прибрати перекіс, на вилку й суміжні частини діятиме додаткове навантаження. Справне з’єднання збирається без примусового згинання щок, а регулювання не потребує подолання заїдань.

Ознаки зношення

Причинами заміни є тріщини, викривлення хвостовика, розходження щок і значне зношення місця кріплення. Вилку також замінюють, коли витки зірвані або пошкоджені настільки, що різьба вже не тримає налаштування. Стукіт у нижньому з’єднанні та зміна положення навіски після роботи — привід перевірити затягування гайки й люфт. Джерелом люфту може бути також палець або частина тяги, з якою з’єднується вилка.

Як перевірити відповідність

Зіставте зі знятою деталлю загальну довжину, форму щок, проміжок між ними та спосіб кріплення до тяги. На хвостовику потрібно звірити діаметр, крок і напрямок різьби, а також довжину різьбової ділянки. Самої подібності форми замало: невідповідна різьба іноді заходить на початку, але далі заклинює та псує різьбу в розкосі.

Переконайтеся, що після складання залишиться потрібний діапазон регулювання з достатнім зачепленням витків. Надто довга чи коротка вилка завадить правильно виставити навіску. Замалий проміжок між щоками затискатиме з’єднання, завеликий створюватиме боковий люфт. Вимірюйте неушкоджені ділянки старої деталі: розігнуті щоки та зношені поверхні кріплення не можна брати за точний зразок.

Заміна та перевірка

Перед розбиранням опустіть обладнання на стійку опору та розвантажте розкіс. Запишіть або виміряйте його попередню довжину, щоб мати орієнтир для початкового налаштування. Роз’єднайте нижнє кріплення, послабте фіксацію різьби та викрутіть вилку. Очистьте різьбу в розкосі від бруду й перевірте, чи немає пошкоджених витків. Одночасно огляньте палець, його фіксатор, гайку та місце приєднання до тяги; зношене кріплення замініть.

Нову вилку спочатку вкручуйте від руки: вона має йти без заклинювання. Зберіть нижнє з’єднання, відрегулюйте довжину розкосу та зафіксуйте налаштування. Затягування кріплення виконуйте відповідно до настанови з експлуатації техніки. Перевірте, чи вільно рухається з’єднання та чи немає перекосу в потрібному діапазоні ходу навіски. Після нетривалої роботи ще раз перевірте фіксацію й люфт. Помилка підбору або перекіс під час складання прискорюють зношення кріплення та можуть спричинити втрату налаштованого положення обладнання.
