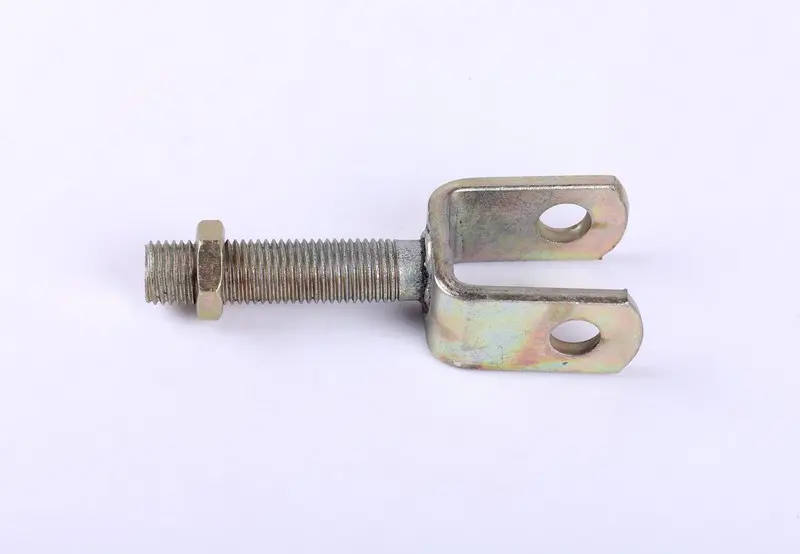

Вилка розкосу верхня регулювальна Xingtai 120 AMG

Верхня регулювальна вилка розкосу Xingtai 120 AMG з’єднує розкіс навісного механізму та дає змогу налаштувати його довжину. Розкіс передає зусилля між ланками навіски й допомагає виставити положення приєднаного обладнання. Справна вилка утримує з’єднання без зайвого люфту, а різьбовий стрижень дозволяє змінювати положення кінця розкосу під час регулювання.

Будова та ознаки зношення

Дві вушкові частини вилки мають отвори під з’єднувальний палець і охоплюють відповідну деталь з обох боків. З протилежного боку розташований стрижень із зовнішньою різьбою. Для правильного з’єднання мають значення діаметр отворів і проміжок між щоками: палець повинен проходити без перекосу, а приєднана деталь — вільно розміщуватися всередині вилки. Стан різьби визначає, чи вдасться налаштувати розкіс і закріпити вибране положення.

Вилку замінюють, якщо отвори стали овальними, біля основи вушок з’явилися тріщини, щоки розігнулися або стрижень викривився. Зірвані чи зім’яті витки заважають регулюванню та надійному утриманню різьбового з’єднання. Стукіт і помітне поперечне переміщення в місці кріплення — привід перевірити також палець: він зношується разом з отворами. Удари та робота з послабленою фіксацією збільшують люфт і прискорюють пошкодження з’єднання.

Як підібрати заміну

Порівняйте нову вилку зі знятою за загальною довжиною, формою вушок і положенням отворів відносно стрижня. Виміряйте діаметр отворів, відстань між внутрішніми поверхнями щік і товщину кожного вушка. Окремо звірте зовнішній діаметр різьби, її крок, напрямок та довжину нарізаної ділянки. Подібна форма ще не означає, що деталь підійде: невідповідна різьба пошкодить сполучення, а неправильний проміжок між щоками спричинить затискання або бічний люфт.

Перевірте, як розташовуватиметься вилка за потрібної довжини розкосу. У з’єднанні має залишатися достатнє зачеплення різьби, а отвори повинні суміщатися з кріпленням без вигинання та примусового розвороту деталей. Надто коротка чи довга вилка може зменшити доступний діапазон налаштування навіски. Не виправляйте невідповідність розведенням щік, розсвердлюванням отворів або силовим закручуванням стрижня.

Встановлення та перевірка

До розбирання опустіть обладнання на стійку опору та розвантажте розкіс. Запишіть його попередню довжину або позначте положення регулювання, щоб мати орієнтир під час складання. Зніміть фіксатор пальця, вийміть палець і викрутіть вилку. Очистьте відповідну різьбову частину, огляньте палець, його фіксатор і кріплення регулювання. Зношений палець та пошкоджений фіксатор варто замінити одночасно: сама нова вилка не усуне люфт в інших деталях з’єднання.

Спочатку вкручуйте стрижень рукою. Якщо він заїдає на перших витках, перевірте відповідність різьби та співвісність, перш ніж застосовувати інструмент. Вставте палець, відновіть його фіксацію, виставте довжину розкосу й закріпіть регулювання штатним способом. Переконайтеся, що з’єднання рухається без заклинювання, вушка не затиснуті, а під час переміщення навіски немає контакту із сусідніми деталями. Остаточне налаштування виконуйте відповідно до вимог обладнання та настанови до техніки.
