Вилка роздавальної коробки Foton 244, Jinma 244/264 AMG

Вилка роздавальної коробки Foton 244, Jinma 244/264 AMG працює в механізмі перемикання трансмісії. Вона передає рух від приводу перемикання до з’єднаних із нею деталей усередині коробки. Справна вилка дає механізму змогу доходити до потрібного положення без перекосу та заклинювання. Деталь замінюють у разі тріщин, деформації або зношення посадкових місць, коли в з’єднаннях виникає зайвий вільний хід.

Будова та причини заміни

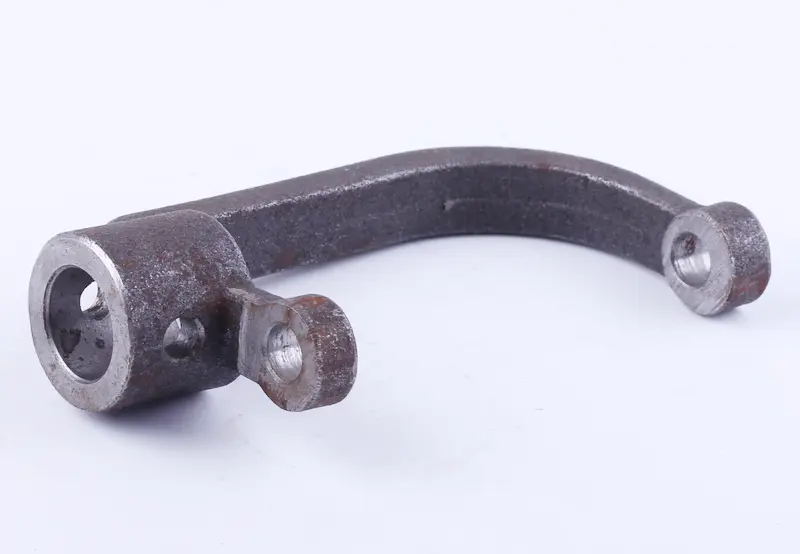

Вилка має вигнуту частину, циліндричну маточину з центральним отвором і два вушка з отворами. У бічній стінці маточини є ще один отвір. Для встановлення важливе не лише співпадіння окремих отворів, а й розташування всіх цих частин одна відносно одної. Інший вигин або зміщення вушок можуть обмежити переміщення механізму навіть тоді, коли деталь вдається закріпити.

Перевірити вилку варто, якщо збільшився вільний хід керування, перемикання потребує більшого зусилля або вибране положення утримується неповністю. Самі ці ознаки ще не вказують на єдину причину: зношуватися можуть і сусідні з’єднання. Після розбирання оглядають переходи біля маточини та вушок, перевіряють отвори на видовження, шукають тріщини, сліди перекосу й виробіток у місцях контакту. Рішення про заміну приймають за станом деталі.

Як підібрати вилку

Найкращий зразок для звіряння — знята деталь. Порівняйте вигин, розміщення маточини відносно вушок, відстані між центрами отворів і напрямок бічного отвору. Діаметри посадок та товщину ділянок з’єднання перевірте вимірювальним інструментом. Окремо звірте спосіб фіксації: суміжні деталі мають ставати у свої місця без перекошування через розбіжність отворів і без надмірного люфту.

Відповідність моделі техніки не замінює перевірки геометрії. Якщо відстань між отворами відрізняється, змінюється положення з’єднаних деталей приводу. Невідповідна посадка може спричинити заїдання або удари під час перемикання. Не підганяйте вилку розточуванням отворів чи підгинанням і не стягуйте з’єднання кріпленням, щоб примусово сумістити їх. Таке встановлення створює додаткове навантаження замість усунення причини несправності.

Встановлення та перевірка

Заміну проводять на зупиненій техніці, унеможлививши її випадковий рух. Перед зняттям позначають орієнтацію вилки та запам’ятовують порядок розміщення кріплення й фіксувальних деталей. Посадкові місця очищають, а з’єднані з вилкою пальці, вісь або вал і передбачені конструкцією фіксатори перевіряють на зношення. Якщо залишити пошкоджені суміжні деталі, зайвий хід може зберегтися й після встановлення нової вилки.

Нову деталь ставлять у тому самому положенні та фіксують відповідно до конструкції коробки. До завершення складання вручну перевіряють доступний хід: механізм не повинен упиратися в сусідні деталі, перекошуватися чи заклинювати. За обмеженого переміщення перевіряють посадку й розташування з’єднань, а не тиснуть сильніше на важіль. Якщо для доступу відкривали корпус, оглядають ущільнення, яких торкалося розбирання, і замінюють пошкоджені. Така перевірка допомагає зберегти передбачений хід перемикання без зайвого навантаження на вилку.
