Вилка привода ВВП Jinma 200/204/240/244 AMG

Вилка привода ВВП Jinma 200/204/240/244 AMG працює в механізмі керування приводом вала відбору потужності. Через ВВП трактор передає обертання під’єднаному обладнанню, а вилка бере участь у переміщенні деталі, що вмикає привод. Вона має передавати рух від органа керування без зайвого вільного ходу та перекосу. Тому під час ремонту оцінюють не лише відсутність тріщин, а й стан посадки та поверхонь, які контактують зі сполученою деталлю.

Будова та ознаки зношення

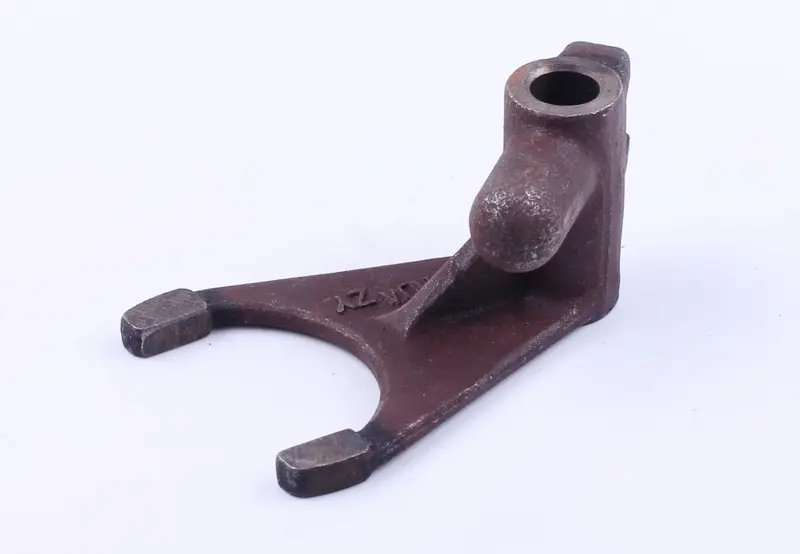

Деталь має відкритий напівкруглий захват, два кінці з контактними майданчиками та виступну частину з круглим посадковим отвором. Основу з виступною частиною з’єднує ребро. Взаємне розташування цих частин визначає, як вилка стає в механізмі та передає зусилля. Самого збігу посадкового отвору недостатньо: інша висота захвату чи виліт кінців можуть порушити переміщення деталі ввімкнення.

Вилку замінюють за наявності тріщин, вигину, помітного стирання робочих майданчиків або зношення посадки. Утруднене перемикання, надмірний вільний хід важеля та неповне зачеплення — привід оглянути механізм, а не одразу вважати вилку єдиною причиною. Особливо показове нерівномірне зношення двох контактних поверхонь: воно може супроводжувати перекіс чи неправильне положення сполучених деталей.

Як перевірити відповідність

Порівняйте зняту вилку із заміною за обрисом захвату, відстанню між його кінцями, товщиною та положенням контактних майданчиків. Перевірте діаметр і довжину посадкового отвору, зміщення захвату відносно посадки та спосіб закріплення. Вимірювання тут корисніше за порівняння загального силуету: зовні близькі деталі можуть мати різний хід або по-різному розташовуватися відносно паза.

Для звіряння потрібна вилка саме з механізму, який ремонтують. Якщо її кінці вже стерті або корпус деформований, такі ділянки не можна використовувати як точний зразок. Правильне положення та зазори перевіряють також за сполученими деталями й документацією трактора. Підгинання нової вилки або сточування контактних майданчиків задля встановлення змінює геометрію взаємодії та може залишити привод у положенні неповного зачеплення.

Заміна та контроль руху

Роботу виконують із зупиненим двигуном, унеможлививши випадковий запуск і рух під’єднаного обладнання. Перед демонтажем позначають орієнтацію вилки та розташування її кріплення. Після зняття оглядають паз сполученої деталі, поверхню посадки, кріплення й елементи фіксації механізму. Якщо в цих місцях є виробіток або люфт, сама заміна вилки не відновить точність перемикання. Пошкоджені супутні деталі замінюють за результатами огляду.

Посадкові та контактні поверхні очищають, після чого встановлюють вилку в потрібному положенні й закріплюють відповідно до конструкції трактора. Поки механізм відкритий, перевіряють вільне переміщення, відсутність заклинювання та досягнення положень увімкнення і вимкнення. Вилка не має впиратися до завершення потрібного ходу. Помилка підбору або перекіс під час складання створюють бічне навантаження й прискорюють стирання контактних ділянок; неповне зачеплення може пошкоджувати сполучені деталі. Остаточну перевірку після складання виконують у порядку, передбаченому керівництвом трактора.
