Вилка підключення переднього моста Jinma 404 AMG

Вилка підключення переднього моста Jinma 404 AMG працює в механізмі ввімкнення приводу передніх коліс. Вона передає рух від механізму керування до рухомої муфти й переводить її в положення ввімкнення або вимкнення. Справна геометрія вилки потрібна для повного переміщення муфти: зігнута деталь чи зношені контактні ділянки можуть перешкоджати вмиканню навіть тоді, коли керування працює належно.

Будова та ознаки зношення

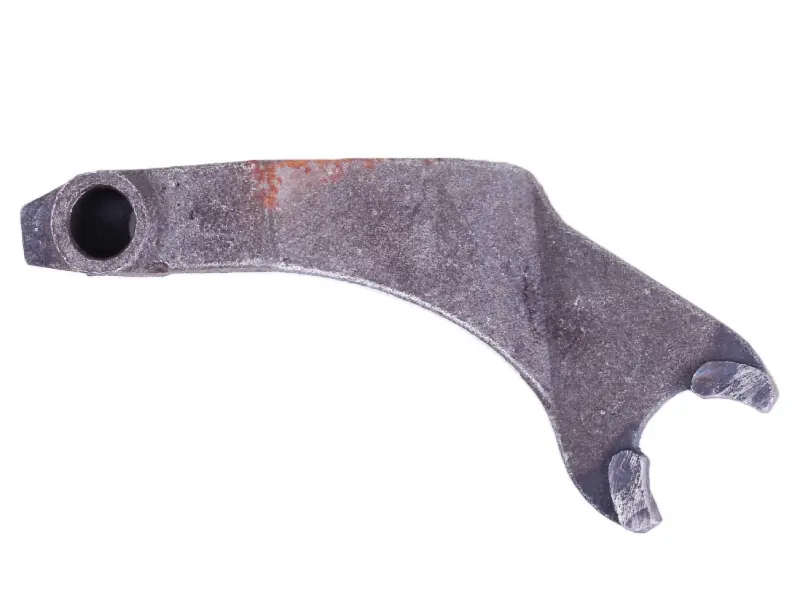

Вилка має видовжену вигнуту частину з круглим отвором на одному кінці та відкритий захват із двома контактними ділянками на іншому. Отвір і захват розташовані зі зміщенням, тому під час добору враховують усю геометрію деталі. Від неї залежить положення вилки відносно муфти та можливість пройти весь потрібний хід без перекосу й затискання.

Причинами заміни стають тріщини, деформація, розбите посадкове місце, стоншення кінців або нерівномірне спрацювання поверхонь, що контактують із муфтою. Перевірити механізм варто, якщо зріс вільний хід керування, передній привід вмикається не повністю, самовільно вимикається чи перемикання супроводжується заїданням. Самі симптоми ще не визначають несправну деталь: подібні прояви дають зношена муфта, ослаблене кріплення або порушення фіксації. Надмірне зусилля на важелі під час заїдання може додатково погнути вилку.

Добір за знятою деталлю

• Зіставте діаметр отвору, товщину в місці посадки та спосіб закріплення вилки.
• Перевірте відстань між отвором і захватом, напрямок вигину та зміщення частин.
• Порівняйте розкриття захвату, форму й товщину контактних ділянок із пазом муфти.
• Переконайтеся, що деталь правильно орієнтується в механізмі та має місце для повного переміщення.

Для порівняння використовуйте ділянки старої вилки, які зберегли початкову форму. Стерті кінці або вигин після перевантаження можуть спотворювати потрібні розміри. Збіг одного посадкового отвору не забезпечує правильного добору. Замалий проміжок у захваті спричиняє затискання муфти, завеликий — втрату корисного ходу й удари під час перемикання. Невідповідне зміщення вилки може залишати муфту між кінцевими положеннями.

Заміна та перевірка роботи

До розбирання техніку знерухомлюють, двигун глушать, а навантаження з приводу знімають. Позначають положення вилки та її кріплення, щоб зберегти правильну орієнтацію під час складання. Отримавши доступ, звільняють кріплення й знімають вилку, не розгинаючи захват силою. Послідовність доступу та спосіб закріплення мають відповідати будові механізму й настановам із ремонту машини.

Поки деталь знята, оглядають паз муфти, посадкову поверхню штока або осі, фіксатори та обмежувачі ходу. Задирки, значне спрацювання й ненадійне кріплення можуть прискорити зношення нової вилки. Потребу в заміні суміжних деталей визначають за їхнім станом, особливо уважно перевіряючи поверхні, з якими контактує захват.

Після складання перевіряють переміщення в обидва боки, досягнення кінцевих положень і надійність фіксації. Муфта має рухатися без заклинювання, а вилка — не створювати постійного бічного натиску після перемикання. Якщо ходу бракує або керування стало тугим, перевіряють посадку, орієнтацію та відповідність форми. Спроба подолати опір важелем не усуває помилку добору й може пошкодити контактні поверхні.
