Вилка перемикання передач допоміжна Foton 354/404 AMG

Допоміжна вилка перемикання передач Foton 354/404 AMG працює в механізмі перемикання коробки передач. Вона передає рух від приводу до рухомої деталі механізму та спрямовує її в потрібне положення. Зношений захват або порушена посадка можуть заважати повному ввімкненню передачі, навіть коли важіль переміщується звичним ходом.

Будова та призначення

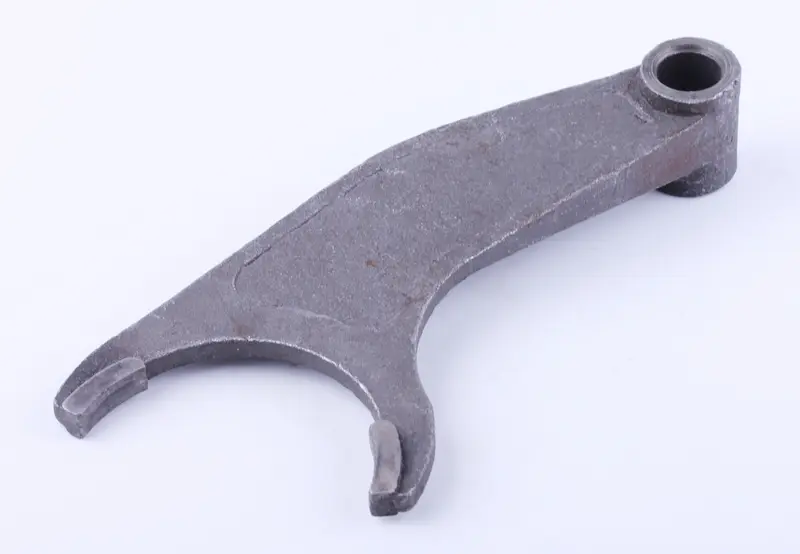

Деталь має відкритий дугоподібний захват із двома кінцями та видовжену частину з круглим посадковим отвором. На кінцях захвата є виступні контактні майданчики. Для правильної роботи потрібен збіг їхнього розташування відносно отвору: саме ці поверхні передають зусилля деталі, яку переміщує вилка.

Захват має рухати спряжену деталь без перекосу та заклинювання. Якщо перемикання потребує надмірного зусилля, не варто намагатися подолати опір ривком важеля. Таке навантаження передається на вилку й може спричинити деформацію або пошкодження її контактних поверхонь. Спочатку з’ясовують, що обмежує рух механізму.

Ознаки зношення

Приводом перевірити вилку є збільшений вільний хід приводу, туге чи неповне ввімкнення та самовільне вимкнення передачі. Такі прояви не визначають несправність однієї деталі, тому під час огляду перевіряють і решту механізму перемикання. На самій вилці шукають тріщини, викривлення, спрацювання кінців захвата та пошкодження посадкового отвору.

Особливої уваги потребує різний ступінь зношення двох контактних майданчиків. Він дає підставу перевірити взаємне положення деталей, стан напрямних і поверхонь, з якими працює захват. Заміна лише вилки не усуне перекіс, якщо його причина залишилася в сусідніх деталях.

Як перевірити відповідність

Порівняйте зі знятою вилкою форму та орієнтацію захвата, відстань між його кінцями, товщину й розміщення контактних майданчиків. Далі звірте діаметр і довжину посадкового отвору та його розташування відносно захвата. Навіть невідповідність одного з цих параметрів може створити зайвий люфт або обмежити переміщення механізму.

Враховуйте, де саме стояла знята деталь: допоміжну вилку добирають на її відповідне місце в коробці. Загальної подібності контуру недостатньо для перевірки посадки. Якщо стара вилка зігнута або має значне спрацювання, пошкоджені ділянки не слід брати за єдиний розмірний зразок. Зіставляйте також спряжені поверхні та вимоги ремонтної документації техніки.

Заміна та перевірка руху

Перед розбиранням зафіксуйте положення вилки й пов’язаних із нею деталей. Після зняття приберіть забруднення з доступних місць з’єднання, перевірте напрямну, кріплення та поверхні контакту захвата. Пошкоджені кріпильні й стопорні деталі замінюють за результатами огляду. Підгинати нову вилку для усунення люфту або компенсації зношення інших деталей не слід.

Під час монтажу дотримуйтеся передбаченої орієнтації та способу фіксації для цієї коробки. До остаточного складання перевірте переміщення механізму вручну за порядком із ремонтної документації: хід має бути без заїдань, із повним досягненням потрібних положень. Неправильна геометрія чи встановлення можуть призвести до неповного ввімкнення, швидкого спрацювання контактних поверхонь і пошкодження механізму перемикання.
