Вилка перемикання підвищеної/пониженої передачі КПП Jinma 200/204/240/244 AMG

Вилка перемикання підвищеної/пониженої передачі КПП Jinma 200/204/240/244 AMG потрібна для вибору діапазону трансмісії. Вона передає рух від механізму перемикання до рухомої деталі всередині коробки та переводить її між положеннями підвищеного й пониженого ряду. Справна геометрія вилки допомагає механізму завершити цей хід. Коли контактні поверхні зношені або корпус деформований, діапазон може вмикатися не повністю.

Будова та призначення

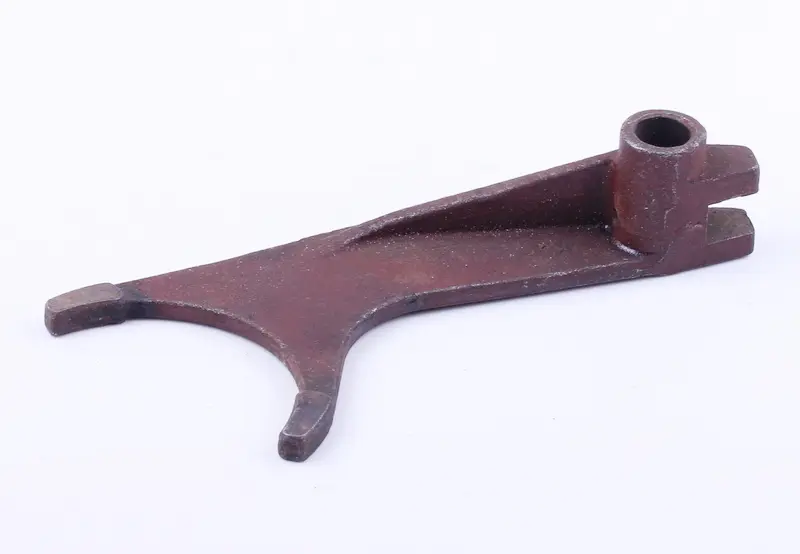

Деталь має відкритий півкруглий захват із двома кінцями, видовжену середню частину з ребром і циліндричний виступ з отвором. З протилежного від захвата боку розташований паз між двома виступами. Для правильної роботи потрібен збіг профілю та взаємного розташування цих частин: вилка має з'єднуватися з приводом перемикання без перекосу та правильно охоплювати сполучену деталь.

Кінці захвата спрямовують рух усередині коробки. У міру їх зношування збільшується зазор, тому частина переміщення важеля може втрачатися, не забезпечуючи потрібного ходу. Викривлена вилка здатна заїдати або постійно притискатися до суміжної поверхні. Якщо перемикання стало тугим, натискання на важіль із більшою силою додатково навантажує вилку та може посилити пошкодження.

Ознаки зношування

Вилку перевіряють, коли діапазони перемикаються із заїданням, не вмикаються до кінця, самовільно вимикаються або важіль отримує незвично великий вільний хід. Такі прояви бувають і через несправність привода чи фіксаторів, тому самих симптомів недостатньо для висновку. Після розбирання оглядають кінці захвата, отвір і паз, шукають тріщини, вигин та нерівномірне спрацювання. Порушення форми або значна втрата профілю контактних поверхонь є підставою для заміни.

Як підібрати вилку

Порівняйте зі знятою деталлю розкриття та форму захвата, товщину його кінців, діаметр і довжину посадкового отвору, відстань між отвором і захватом. Окремо звірте ширину паза, напрямок виступів та положення ребра відносно сусідніх деталей. Самої назви моделі недостатньо за наявності відмінностей у геометрії. Зміщення робочих поверхонь може скоротити доступний хід або спричинити постійне тертя. Стару вилку варто зберегти до завершення складання, щоб мати зразок для порівняння.

Заміна й контроль руху

Роботу проводять на зупиненій техніці, унеможлививши випадковий запуск і зрушення з місця. Отримавши доступ до механізму, фіксують орієнтацію вилки та розташування кріплень. Далі її звільняють відповідно до порядку розбирання конкретної коробки. Разом із вилкою оглядають сполучену канавку, напрямну, привод перемикання та фіксатори діапазонів. Якщо вони мають зношування чи пошкодження, що спричиняють люфт або заїдання, заміна лише вилки не усуне причину несправності.

Під час складання відновлюють правильне положення деталі та її кріплення, після чого перевіряють рух у межах передбаченого ходу. Вилка не повинна впиратися в сусідні частини або змушувати дотискати важіль силою. Перевірку ввімкнення виконують за порядком, установленим для техніки. Якщо механізм не доходить до потрібного положення, перевіряють посадку, орієнтацію та сполучення вилки. Неповне зачеплення під навантаженням прискорює зношування деталей коробки.
