Вилка перемикання передач середня КПП DongFeng 354/404 AMG

Середня вилка перемикання передач КПП DongFeng 354/404 AMG працює в механізмі вибору передач. Вона передає рух штока деталі, яку потрібно зсунути для ввімкнення передачі, та утримує її в потрібному положенні. Справна геометрія вилки й стан її контактних поверхонь дають механізму пройти необхідний хід. Зношення або вигин можуть заважати повному ввімкненню навіть тоді, коли важіль рухається звичним чином.

Будова та призначення

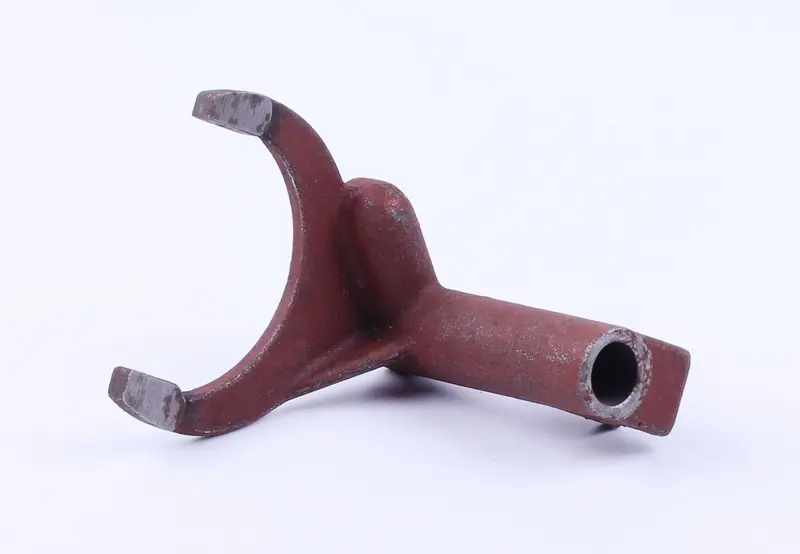

Вилка має відкриту дугоподібну частину з двома контактними майданчиками на кінцях і бічну посадкову частину з круглим отвором. Обидві частини корпусу з'єднані ребром. Для правильної роботи потрібне відповідне розташування отвору відносно кінців вилки: від цього залежить її положення на штоку та контакт із пазом деталі, яку вона переміщує.

Слово «середня» позначає місце вилки в механізмі коробки. Самої подібності обрисів недостатньо, щоб замінити її іншою. Відмінності у вигині, вильоті або відстані між кінцями можуть спричинити перекіс, постійне тертя об стінку паза чи неповне ввімкнення передачі. Контактні поверхні мають передавати зусилля перемикання, не заклинюючи в пазу.

Ознаки зношення

Вилку перевіряють, якщо передачі вмикаються туго, не доходять до потрібного положення або самовільно вимикаються. Причина таких проявів може бути й в інших деталях механізму, тож остаточне рішення приймають після розбирання. На кінцях вилки шукають стоншення, ступінчасте спрацювання та глибокі задири, на корпусі — тріщини й деформацію. Окремо перевіряють посадковий отвір. Нерівномірні сліди тертя вказують на потребу оглянути також сполучений паз і положення вилки.

Як перевірити відповідність

Зіставте зі знятою вилкою її призначення, форму дуги, відстань між контактними майданчиками, їхню товщину та ширину. Перевірте діаметр посадкового отвору, його положення відносно кінців, довжину посадкової частини й спосіб закріплення на штоку. Врахуйте вигин корпусу та виліт: однаковий отвір ще не означає, що вилка правильно стане в коробку. Якщо стара деталь сильно спрацьована або погнута, для порівняння варто залучити каталог саме цієї КПП, адже її початкова геометрія вже порушена.

Заміна та перевірка

Під час розбирання зафіксуйте орієнтацію вилки й порядок розташування кріпильних та фіксувальних деталей. Огляньте шток, його фіксацію та паз, у якому працюють кінці вилки. Люфт у посадці, пошкоджене кріплення чи спрацьовані стінки паза можуть швидко зносити нову деталь. Суміжні пошкоджені частини замінюють за результатами огляду, оскільки нова вилка не компенсує їхніх дефектів.

Монтуйте вилку у визначеному положенні за настановою до коробки. Підгинання або сточування для припасування змінює її геометрію й може порушити хід механізму. Після закріплення перевірте плавність переміщення, повернення в нейтраль і повноту ввімкнення вручну, дотримуючись порядку перевірки з настанови. Якщо механізм упирається або заїдає, усуньте причину до запуску. Надмірне зусилля на важелі здатне пошкодити вилку та деталі, з якими вона контактує.
