Вилка перемикання обертів ВВП Foton 244, Jinma 244/264 AMG

Вилка перемикання обертів ВВП для Foton 244, Jinma 244/264 потрібна для вибору режиму обертання вала відбору потужності. Вона передає рух від механізму керування до рухомої деталі перемикання всередині трансмісії. Справна вилка допомагає механізму повністю займати вибране положення. Якщо її контактні ділянки стерті або корпус зігнутий, перемикання може порушуватися навіть за справного зовнішнього важеля.

Будова та призначення

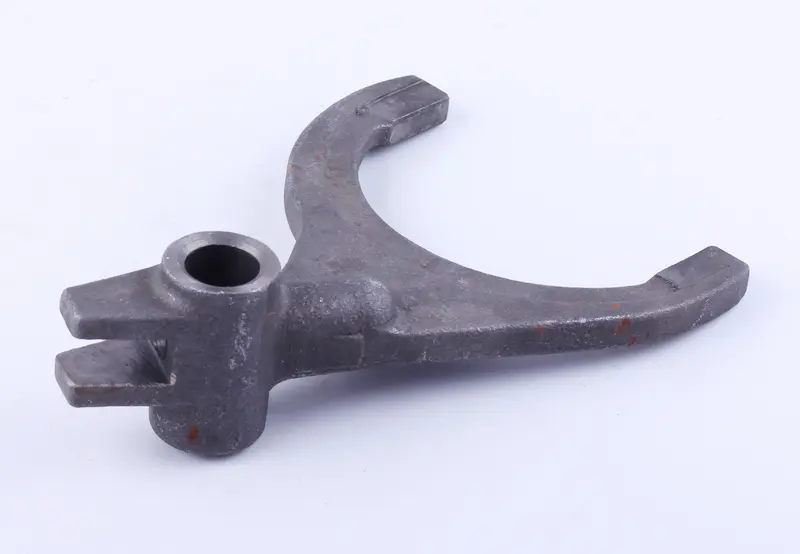

Вилка має широку дугоподібну частину з двома робочими кінцями, циліндричну частину з отвором і бічний виступ із відкритим пазом. Для встановлення має значення не лише форма кожної ділянки, а й їхнє розташування одна відносно одної. Робочі кінці взаємодіють із рухомою деталлю, а посадка та з’єднання з приводом керування визначають напрямок і хід вилки.

Ця деталь переміщує механізм вибору обертів, але не визначає передатне відношення. Заміна вилки не додає інших режимів роботи ВВП. Її призначення — передавати переміщення без перекосу та заклинювання, щоб спряжена деталь доходила до потрібного положення.

Ознаки зношення

Вилку перевіряють, коли режим вмикається важко, механізм не проходить повний хід або не утримується у вибраному положенні. На робочих кінцях шукають задири, нерівномірне стирання та помітне зменшення товщини. Основу оглядають на тріщини й деформацію. Також перевіряють отвір і бічний паз: надмірний люфт у з’єднаннях призводить до того, що частина руху важеля не передається далі.

Схожі порушення можуть виникати через сусідні деталі механізму. Під час заміни варто оглянути паз рухомої деталі, напрямну, з’єднання з приводом і фіксатори положень. Зношене спряження або невиявлене заїдання створюватиме зайве навантаження й на нову вилку. Спроби довести важіль до потрібного положення силою можуть збільшити пошкодження.

Як підібрати вилку

• Порівняйте вигин дуги, відстань між робочими кінцями та товщину контактних ділянок.
• Звірте діаметр і довжину посадкового отвору, а також його розташування відносно дуги.
• Перевірте ширину, глибину й напрямок бічного паза та положення виступу.
• Зіставте загальну геометрію зі знятою вилкою та перевірте позначення деталі за каталогом конкретної трансмісії.

Для вимірювання обирайте ділянки, які зберегли початкову форму. Стерті кінці чи погнута дуга не можуть бути єдиним орієнтиром. Невідповідна товщина або зміщення робочих ділянок здатні спричинити постійне тертя в пазу, обмежити хід чи створити упор раніше, ніж завершиться перемикання.

Заміна та перевірка

До розбирання техніку зупиняють і вимикають привід ВВП. Отримавши доступ до механізму, запам’ятовують орієнтацію старої вилки та розташування кріплень. Посадкові й контактні поверхні очищають, перевіряють стан спряжених деталей. Нову вилку встановлюють у штатне положення та закріплюють способом, передбаченим конструкцією механізму.

Перш ніж остаточно закривати механізм, перевіряють плавність переміщення та досягнення передбачених положень. Вилка не має впиратися в корпус або утримувати рухому деталь із перекосом. Якщо переміщенню щось заважає, знаходять причину, а не виправляють посадку згинанням вилки. Напрямні, фіксатори та кріплення з неприйнятним зношенням замінюють за результатами огляду.
