Вилка перемикання обертів ВВП DongFeng 240/244 AMG

Вилка перемикання обертів ВВП DongFeng 240/244 AMG працює в механізмі вибору частоти обертання вала відбору потужності. Вона передає рух від приводу керування до рухомої деталі перемикання та переводить її в потрібне положення. Зношення вилки позначається на повноті вмикання: важіль може проходити звичний шлях, тоді як усередині механізму ходу вже бракує.

Будова та призначення

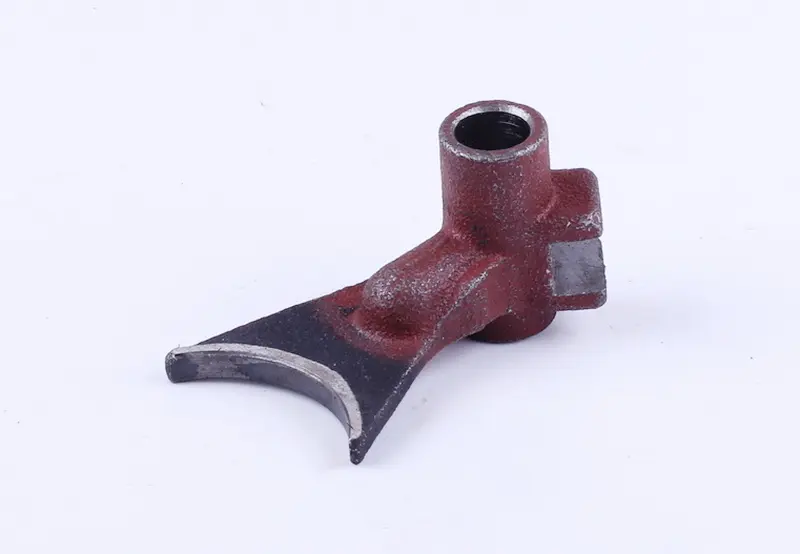

Деталь має відкриту дугоподібну робочу частину, циліндричну посадкову частину з отвором і бічні виступи. Корпус пофарбований у червоний колір, контактні поверхні дуги мають відкритий металевий колір. Для правильного підбору має значення не лише загальний обрис, а й розташування дуги відносно отвору. Вилка повинна переміщувати сполучену деталь без перекосу та не зачіпати сусідні частини механізму.

Через робочу дугу передається зусилля перемикання. Коли її контактні ділянки зношуються, у з’єднанні зростає зазор. Вигин вилки змінює напрямок зусилля й може спричинити заїдання. Причинами заміни стають значне спрацювання, тріщини, деформація або пошкодження посадкового отвору. Надмірний тиск на важіль під час утрудненого перемикання здатний додатково пошкодити вилку та поверхні, з якими вона контактує.

Ознаки несправності

Механізм варто оглянути, якщо режим вмикається із зусиллям, не доходить до потрібного положення або самовільно вимикається. Такі прояви не завжди спричинені самою вилкою: перевірки потребують також привод керування, фіксатори та сполучена рухома деталь. Під час розбирання шукають надмірний люфт, нерівномірне спрацювання й пошкоджені кромки. Заміна лише вилки не прибере зазор, утворений зношенням іншої поверхні.

Як підібрати заміну

Зіставте зі знятою деталлю форму й розкриття робочої дуги, товщину контактних ділянок, діаметр посадкового отвору та розміщення бічних виступів. Окремо перевірте висоту посадкової частини, зміщення дуги відносно отвору й спосіб з’єднання з приводом керування. Відмінність у цих місцях може обмежити переміщення, змінити крайні положення або спричинити тертя об сусідні деталі.

Порівнювати деталі зручніше після очищення: залишки мастила й забруднення заважають оцінити кромки та зношені ділянки. Розміри старої вилки на місцях спрацювання вже відрізняються від початкових, тому під час перевірки враховуйте менш зношені поверхні та розміри сполученої деталі. Разом із вилкою огляньте кріплення, напрямні й фіксатори. Їх замінюють за станом, якщо пошкодження або люфт заважають нормальному перемиканню.

Встановлення та перевірка

До роботи з механізмом двигун зупиняють і унеможливлюють випадковий запуск та обертання вала відбору потужності. Перед зняттям запам’ятовують орієнтацію вилки й порядок розташування кріплення. Нову деталь встановлюють у передбачене положення, перевіряючи правильність входження робочої дуги в сполучення. Якщо посадка не збігається, застосовувати удари не слід: потрібно перевірити геометрію деталі та положення механізму.

Перш ніж остаточно закрити корпус, перевіряють повний хід перемикання, відсутність заїдання та утримання вибраних положень за процедурою для техніки. Помилка підбору або перекіс під час складання можуть залишити постійний тиск на контактну поверхню й прискорити її зношення. Механізм має переміщуватися без примусового дотискання важеля та забезпечувати повне вмикання вибраного режиму.
