Вилка перемикання задньої передачі Foton 244, Jinma 244/264 AMG

Вилка перемикання задньої передачі Foton 244, Jinma 244/264 AMG працює в механізмі вибору заднього ходу коробки передач. Вона передає рух від штока до рухомої деталі механізму ввімкнення та спрямовує її переміщення. Справна вилка дає механізму доходити до потрібного положення без перекосу й заклинювання. Її замінюють під час ремонту коробки, коли зношення або пошкодження заважають нормально вмикати задню передачу.

Будова та причини заміни

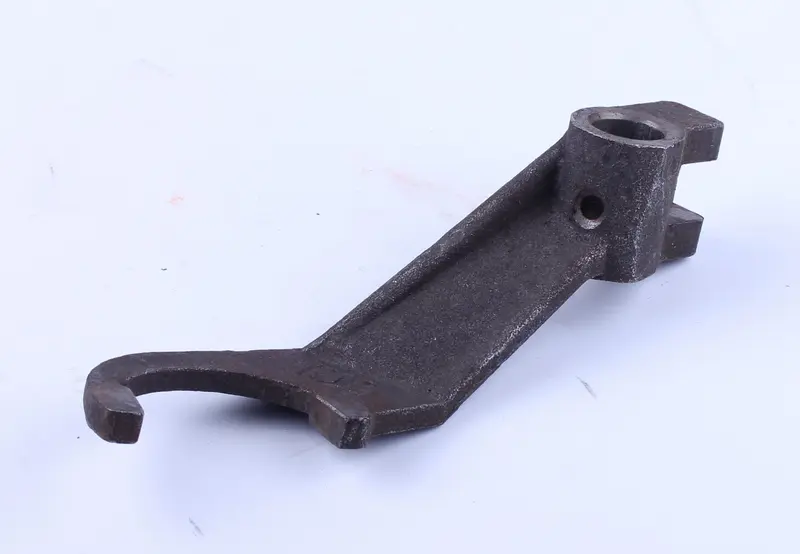

Деталь має відкриту дугоподібну робочу частину, видовжений корпус із поздовжнім ребром і посадкову частину з круглим отвором. У стінці посадкової частини є невеликий бічний отвір. Для правильної роботи важлива геометрія всієї вилки: захват повинен розташовуватися відносно штока так, щоб переміщувати сполучену деталь без постійного бокового навантаження.

Підставами для заміни є тріщини, вигин корпусу, спрацьовані контактні поверхні та пошкодження посадкового отвору. Через надмірний зазор рух штока може передаватися не повністю, а нерівномірне зношення здатне спричиняти перекіс. Якщо задня передача вмикається із заїданням, не входить у зачеплення повністю або самовільно вимикається, варто оглянути вилку. Водночас такі ознаки потребують перевірки й сусідніх деталей: несправність фіксаторів або інших частин механізму перемикання може давати подібні симптоми.

Як підібрати заміну

Зіставте зі знятою вилкою форму та розкриття захвата, товщину його контактних ділянок, довжину корпусу й відстань від посадки до робочої частини. Перевірте діаметр посадкового отвору, розташування бічного отвору та спосіб кріплення на штоку. Для вимірювань обирайте місця без значного зношення: стоншена робоча поверхня старої вилки не відтворює початковий розмір деталі.

Окремої уваги потребує сполучення з відповідним пазом. Захват має переміщувати деталь без затискання та надмірного люфту. Завелика товщина може заважати вільному руху, замала — збільшувати зазор і зменшувати точність перемикання. Неправильний виліт робочої частини здатний обмежити хід або створити постійний тиск на поверхні контакту. Виправляти невідповідність згинанням корпусу чи довільним сточуванням захвата не варто: це змінює геометрію механізму.

На що зважати під час установлення

Заміну виконують із зупиненим двигуном, унеможлививши випадковий рух техніки. Відкривши доступ до механізму, запам’ятовують положення вилки та її кріплення. Далі звільняють кріпильні деталі й знімають вилку відповідно до будови коробки. Поки механізм доступний, оглядають шток, паз сполученої деталі, фіксатори та контактні поверхні. Задирки, пошкодження або надмірний люфт у цих місцях можуть порушувати роботу навіть після встановлення нової вилки.

Деталь ставлять у належному положенні та закріплюють способом, передбаченим конструкцією коробки. Пошкоджений кріпіж і стопорні деталі, які вже не забезпечують утримання, замінюють. До закриття корпусу перевіряють повний хід механізму, відсутність заклинювання та повернення в нейтральне положення. Якщо рух обмежений, причину усувають до остаточного складання, не намагаючись подолати опір важелем. Зняті ущільнення також оглядають і за потреби замінюють, а контрольне ввімкнення виконують за інструкцією до техніки.
