Вилка перемикання 3–4 передачі Foton 354/404 AMG

Вилка перемикання 3–4 передачі Foton 354/404 AMG працює в механізмі вибору третьої та четвертої передач коробки передач. Вона передає рух від механізму перемикання до рухомої деталі ввімкнення та пересуває її вздовж вала. Справна вилка забезпечує потрібне переміщення, а зношені кінці або викривлення можуть заважати повному ввімкненню передачі.

Будова та ознаки зношення

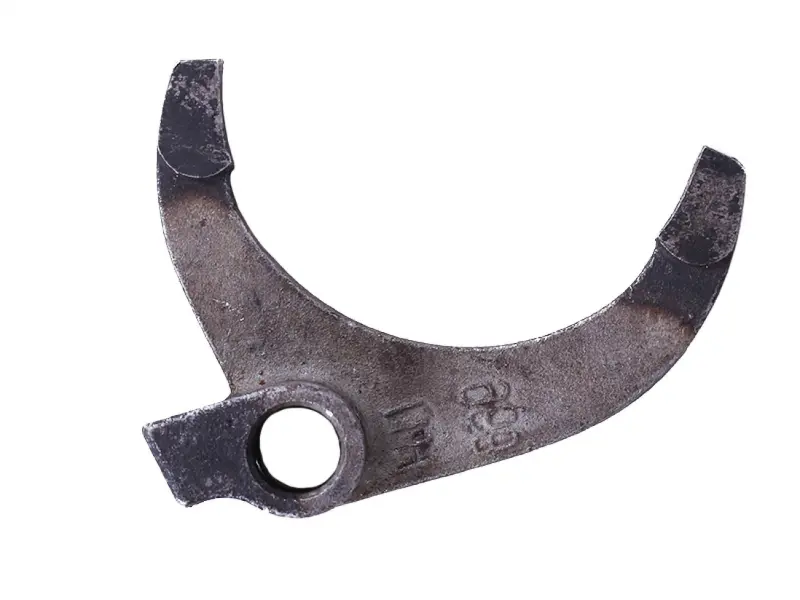

Деталь має дугоподібну форму з двома розведеними кінцями та бічним виступом із круглим отвором. Для встановлення мають значення положення цього отвору відносно дуги, відстань між кінцями, їхня товщина й профіль. Саме геометрія визначає, чи правильно вилка розташується всередині коробки та чи відповідатимуть її контактні поверхні спряженій деталі.

Вилку перевіряють, коли третя або четверта передача вмикається із зусиллям, не входить у повне зачеплення чи самовільно вимикається. Додатковою ознакою може бути незвичний люфт під час перемикання. Ці прояви не визначають несправність однозначно: причиною бувають також інші деталі коробки. Під час огляду шукають тріщини, вигин, задири, спрацювання кінців і пошкодження отвору.

Якщо контактні ділянки стерті нерівномірно, потрібно перевірити, звідки виник перекіс. Один помітно тонший кінець або зміщені сліди тертя можуть вказувати на неправильне взаємне положення деталей. Надмірне зусилля на важелі, заїдання механізму та недостатнє змащування прискорюють зношення. Без усунення причини нова вилка також може швидко отримати пошкодження.

Як перевірити відповідність

Порівняйте зі знятою вилкою контур дуги, форму бічного виступу, діаметр і розташування отвору. Окремо звірте відстань між кінцями, товщину контактних ділянок та їхнє зміщення відносно місця кріплення. Для вимірювання обирайте ділянки без значного спрацювання: розмір сильно стертої поверхні не варто брати за зразок.

Переконайтеся, що знята деталь обслуговує саме третю й четверту передачі. Вилки різних ступенів можуть мати близьку форму, але відрізнятися геометрією, потрібною для правильного ходу. Невідповідність профілю або положення кріплення спричиняє заїдання, неповне зачеплення чи постійне притискання до спряженої деталі. Можливість закріпити вилку ще не означає, що вона працюватиме правильно.

На що зважати під час заміни

Роботу виконують на зупиненій техніці, унеможлививши випадковий запуск і рух. Перед розбиранням фіксують положення вилки, її кріплення та сусідніх деталей механізму перемикання. Після демонтажу очищають місце встановлення, перевіряють напрямні, фіксатори, кріпильні деталі й поверхні, з якими контактують кінці вилки. Виявлені пошкодження поруч потрібно усунути, а непридатні деталі замінити.

Вилку встановлюють у передбаченому положенні та закріплюють відповідно до настанови для коробки передач. Посадку не виправляють ударами, а невідповідну геометрію — згинанням. До завершення складання перевіряють вільне переміщення механізму, нейтраль і повне ввімкнення обох передач. Якщо є заклинювання або постійне бокове навантаження на вилку, причину усувають до запуску техніки.
