Вилка перемикання 3–4 передачі Foton 244 AMG

Вилка перемикання 3–4 передачі Foton 244 AMG призначена для механізму вибору третьої та четвертої передач коробки передач. Вона передає рух від механізму керування до сполученої рухомої деталі, яка бере участь у ввімкненні передачі. Правильна геометрія вилки потрібна для точного переміщення всередині коробки: зношення або вигин її контактних ділянок впливають на те, як механізм реагує на рух важеля.

Будова та ознаки зношення

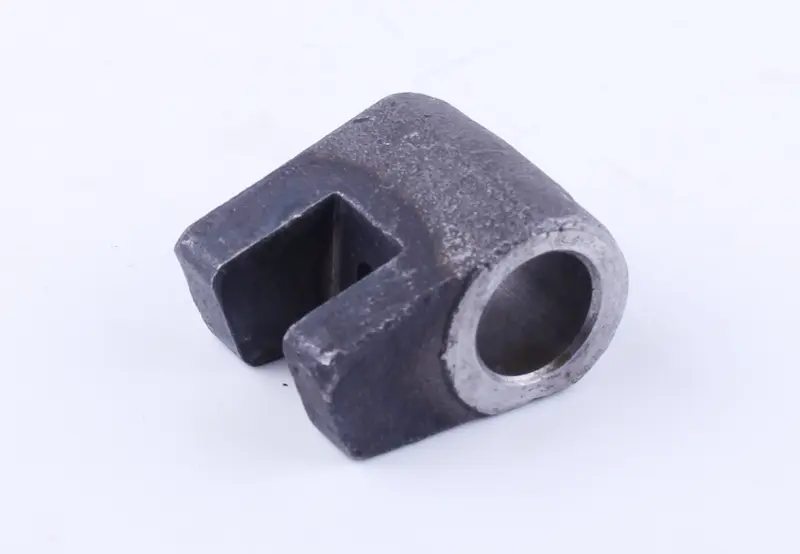

Корпус має круглий отвір і відкритий паз між двома виступами. Для встановлення важливі форма цих ділянок і їхнє розташування одна відносно одної. Навіть за однакового посадкового отвору інша ширина паза чи зміщення виступів можуть змінити хід механізму. Тому подібні обриси деталі ще не означають, що вона працюватиме правильно після складання.

Вилку замінюють за наявності тріщин, відколів, деформації, значного спрацювання контактних поверхонь або пошкодження посадкового отвору. Через зношення може збільшуватися вільний хід, а через вигин — виникати опір під час перемикання. Якщо третя чи четверта передача вмикається із зусиллям, входить у зачеплення не повністю або самовільно вимикається, механізм потребує огляду. Причиною таких проявів буває не лише вилка, а й сполучені з нею деталі, тому висновок про заміну роблять після перевірки їхнього стану.

Як звірити зі знятою деталлю

Порівняйте ширину та форму відкритого паза, товщину й виліт виступів, діаметр і глибину круглого отвору, загальну висоту корпусу. Перевірте також зміщення отвору відносно паза та спосіб закріплення в механізмі. Для вимірювань обирайте ділянки без помітного спрацювання: стерті краї старої вилки можуть дати хибний орієнтир для підбору.

Оцініть відповідність вилки сполученим деталям у всьому діапазоні переміщення. Посадка без зазору в одному місці не виключає перекосу в іншому. Невідповідна ширина паза здатна спричинити зайвий люфт або тертя, а неправильний виліт — обмежити переміщення до повного ввімкнення. За наявності схеми коробки звірте місце вилки та розташування її кріплень. Така перевірка допомагає відрізнити потрібну деталь від схожої за формою.

Заміна та контроль ходу

Перш ніж розбирати механізм, зафіксуйте орієнтацію вилки й послідовність розташування кріпильних деталей. Знімайте її після звільнення передбачених конструкцією фіксаторів, не вдаряючи по виступах. Очистьте місце встановлення, огляньте напрямні, сполучені контактні поверхні та кріплення. Якщо є задири, люфт або пошкоджені фіксатори, усуньте їх разом із причиною зношення. Інакше справна вилка працюватиме в тих самих умовах, через які пошкодилася попередня.

Під час складання збережіть належну орієнтацію та дотримуйтеся порядку встановлення для конкретної коробки. Не забивайте вилку на посадку й не сточуйте її контактні ділянки для усунення заїдання. Поки механізм доступний, перевірте його хід вручну без надмірного зусилля: переміщення не має супроводжуватися заклинюванням чи впиранням у корпус. Після складання перевірте ввімкнення передач за процедурою, передбаченою керівництвом техніки. Якщо передача вмикається не повністю або механізм заїдає, припиніть експлуатацію та перевірте підбір і складання. Робота з перекосом прискорює спрацювання вилки й поверхонь, з якими вона контактує.
