Вилка перемикання 1-4 передачі КПП Xingtai 24B, Shifeng 244, Taishan 24 AMG

Призначення вилки перемикання

Вилка перемикання 1-4 передачі КПП Xingtai 24B, Shifeng 244, Taishan 24 AMG передає рух від механізму вибору передач до рухомої деталі всередині коробки. Кінці вилки заходять у відповідний паз і пересувають цю деталь уздовж вала під час перемикання. Правильна форма вилки потрібна для повного вмикання передачі: вигин або зношені контактні ділянки можуть заважати механізму досягати потрібного положення.

Будова та контактні ділянки

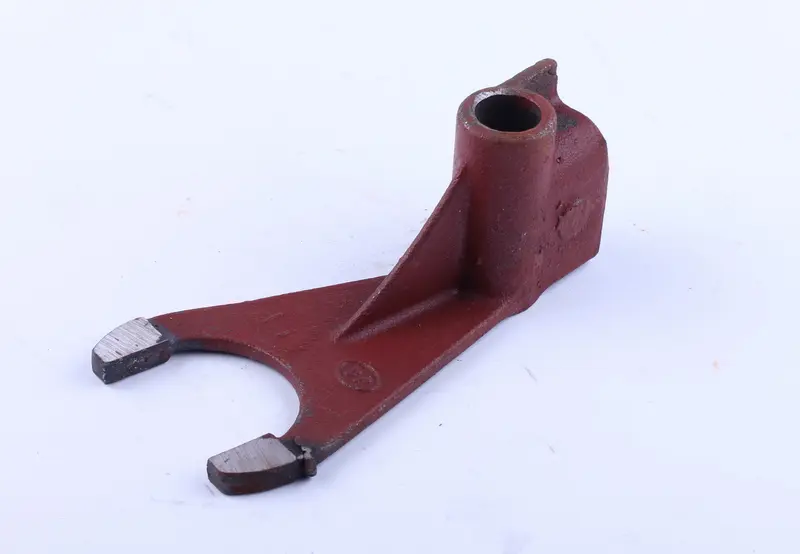

Вилка має два робочі кінці з контактними майданчиками, циліндричну частину з отвором і ребро, що з'єднує її з основою. Корпус пофарбований у червоно-коричневий колір, а на кінцях залишені відкриті металеві поверхні. Для встановлення мають значення форма вирізу, розташування майданчиків і їхнє зміщення відносно отвору. Ці особливості визначають, як вилка сідає на механізм та взаємодіє з рухомою деталлю коробки.

Ознаки зношення

Вилку варто перевірити, якщо збільшився вільний хід під час перемикання, передачу стало важко ввімкнути або вона входить у зачеплення не повністю. Причиною можуть бути й інші деталі КПП, тому самих симптомів недостатньо для висновку. Після розбирання оглядають контактні майданчики на потоншення, нерівномірне спрацювання та задири. Окремо перевіряють отвір, прямолінійність кінців, основу й ребро на тріщини. Надмірне зусилля на важелі може поглибити пошкодження.

Як підібрати заміну

Порівнюйте вилку з деталлю, знятою з тієї самої коробки. Звірте діаметр і довжину отвору, відстань між кінцями, товщину контактних майданчиків та глибину вирізу. Перевірте загальну висоту, зміщення вилочної частини відносно осі отвору, напрямок ребра й спосіб фіксації в механізмі. Якщо стара вилка зігнута або має значне спрацювання, користуйтеся розмірами з ремонтної документації: пошкоджена деталь не завжди придатна як точний зразок.

Зовнішня подібність не замінює перевірки посадки. Надто товсті кінці можуть затискатися в пазу, а завеликий проміжок між контактними поверхнями спричиняє зайвий вільний хід. Невідповідне зміщення вилки здатне обмежити переміщення та завадити повному вмиканню передачі. Не варто підгинати деталь для суміщення чи підточувати її робочі майданчики, якщо такої операції не передбачає ремонтна технологія.

На що зважати під час заміни

Роботу виконують на зупиненій і надійно зафіксованій техніці. Доступ до механізму перемикання відкривають за інструкцією до конкретної КПП, а до зняття вилки позначають її положення та розташування кріплення. Посадкові місця очищають. Поруч оглядають шток або напрямну, паз деталі, яку пересуває вилка, та елементи фіксації. Зношення паза чи люфт напрямної можуть залишити перемикання неточним навіть із новою вилкою.

Під час складання дотримуються потрібної орієнтації вилки та передбаченого способу її кріплення. Пошкоджені кріпильні деталі й ущільнення, які зачіпали під час розбирання, перевіряють і за потреби замінюють. До остаточного закриття коробки перевіряють рух механізму відповідно до ремонтної інструкції: вилка має переміщуватися без заклинювання та зачіпання сусідніх деталей. Якщо механізм не проходить увесь хід, спочатку встановлюють причину, а не тиснуть сильніше на важіль.
