Вилка перемикання 1–2 передачі Foton 354/404 AMG

Вилка перемикання 1–2 передачі Foton 354/404 AMG працює в механізмі вибору першої та другої передач коробки передач. Вона передає рух від механізму перемикання до деталі, яка переміщується для входження в зачеплення. Справна вилка забезпечує її переміщення в потрібне положення, тоді як зношені контактні ділянки або деформація можуть заважати повному ввімкненню передачі.

Будова та призначення

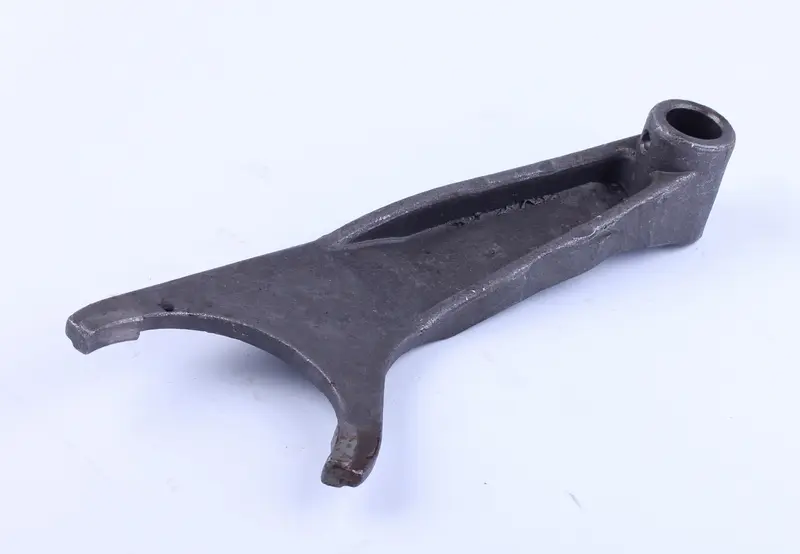

Вилка має відкритий дугоподібний захват із двома кінцями, видовжену середню частину з ребрами та круглий отвір на протилежному кінці. Під час підбору перевіряють не лише загальний контур, а й взаємне розташування цих частин. Від геометрії захвату та його робочих поверхонь залежить правильна взаємодія з деталлю, яку він переміщує.

Зусилля перемикання передається через корпус вилки до контактних ділянок. Коли вони стираються, у спряженні збільшується зазор. Зігнута вилка може спричиняти перекіс, обмежувати хід або торкатися сусідніх поверхонь. Тому цілий на вигляд корпус ще не означає, що деталь придатна до подальшої роботи: слід перевірити захват і посадкову частину.

Ознаки несправності

Вилку варто оглянути, якщо перша чи друга передача вмикається важко, входить у зачеплення не повністю або вимикається під навантаженням. Ці прояви не вказують лише на вилку: причина може бути в інших деталях коробки. Підставою для її заміни є тріщини, відколи кінців, значне спрацювання контактних поверхонь, вигин або пошкодження посадкового отвору.

Якщо один бік захвату зношений сильніше за інший, перевірте, чи немає перекосу та заїдання у спряженні. Надмірне зусилля на важелі також може пошкоджувати вилку, коли переміщенню щось заважає. Усунення причини разом із заміною деталі допомагає уникнути повторного спрацювання тих самих ділянок.

Як перевірити відповідність

• Звірте призначення знятої вилки: вона має перемикати саме першу та другу передачі.
• Порівняйте ширину розкриття й вигин захвату, товщину та розташування його робочих кінців.
• Перевірте діаметр і довжину посадкового отвору, а також спосіб закріплення в механізмі.
• Зіставте загальну довжину, зміщення захвату відносно отвору та розташування ребер, від яких залежить вільний рух усередині коробки.

Зняту деталь зручно використовувати для порівняння, але сильно зношена або зігнута вилка не є точним зразком розмірів. Додатково перевіряйте неушкоджені ділянки та відповідність спряженим поверхням конкретної коробки. Невідповідна геометрія може призвести до неповного ввімкнення передачі чи постійного тертя захвату.

На що зважати під час заміни

До розбирання зафіксуйте положення вилки та спосіб її кріплення. Після зняття огляньте напрямну або шток, деталі фіксації та поверхні контакту із захватом. Задирки, люфт і заїдання в цих місцях впливатимуть і на нову вилку. Пошкоджені кріпильні та стопорні деталі замінюють разом із нею; ущільнення, порушені під час доступу до коробки, також потребують огляду.

Встановлюйте вилку в належному положенні, без підгинання корпусу та сточування робочих кінців для підгонки. Кріплення й регулювання виконують за документацією коробки передач. До остаточного складання перевірте вільний хід, повернення в нейтраль і повне ввімкнення обох передач. Якщо механізм заїдає або вилка впирається в сусідні деталі, потрібно перевірити відповідність і складання, а не сильніше тиснути на важіль.
