Вилка перемикання КПП 4 DongFeng AMG

Вилка перемикання КПП 4 DongFeng AMG передає рух від приводу перемикання до рухомої деталі всередині коробки передач. Вона пересуває муфту або рухому шестерню, з якою з’єднана через паз. Від правильної форми вилки залежить, чи проходить механізм потрібний хід і чи займає задане положення без перекосу та заклинювання.

Будова деталі

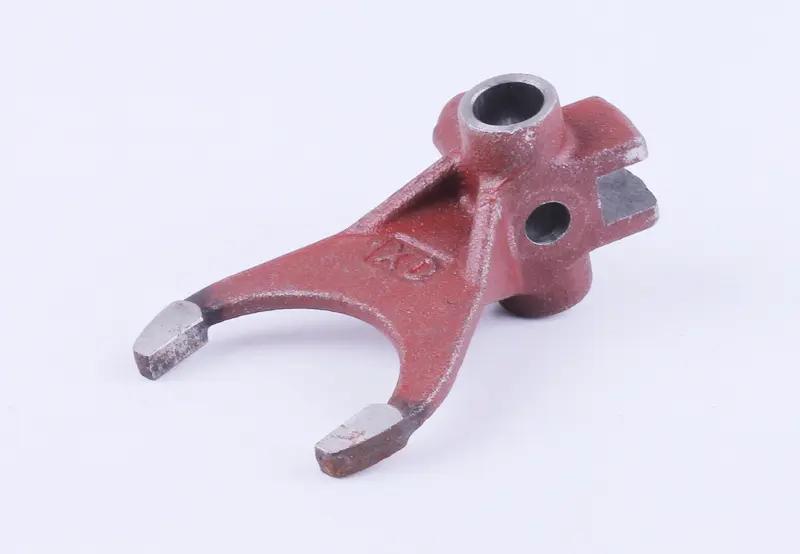

Вилка має два вигнуті ріжки з контактними майданчиками на кінцях, корпус із круглим посадковим отвором і бічний отвір. Корпус та вилкову частину з’єднує ребро. Основна поверхня пофарбована в червоний колір, контактні майданчики й краї отворів мають металевий відтінок. Для встановлення важливі форма ріжків, розташування отворів і положення контактних ділянок відносно посадки.

Під час перемикання ріжки спрямовують деталь, яку вони охоплюють. Коли майданчики спрацьовуються або вилка деформується, зазор у з’єднанні змінюється, а частина ходу приводу може втрачатися. Надмірне зусилля на важелі цього не виправляє та здатне додатково навантажити вилку й пошкодити поверхні, з якими вона контактує.

Ознаки зношення

Вилку замінюють у разі тріщин, викривлення ріжків, значного спрацювання контактних майданчиків або пошкодження посадки. Оглянути її варто, якщо передача вмикається важко, входить у зачеплення не повністю чи самовільно вимикається. Такі прояви можуть мати й інші причини, тому стан вилки оцінюють разом із зазорами та справністю суміжних деталей механізму перемикання.

Як перевірити відповідність

Порівняйте нову вилку зі знятою: перевірте відстань між ріжками, їхній вигин, ширину й товщину контактних ділянок. Звірте діаметр і довжину посадкового отвору, положення бічного отвору та зміщення вилкової частини відносно посадки. Зовнішньо близькі деталі можуть відрізнятися саме цими параметрами, через що механізм не збиратиметься або працюватиме з неправильним ходом.

Позначення 4 та AMG збережені в назві. Підбирайте деталь за геометрією демонтованої вилки та каталогом конкретної коробки передач. Самого збігу назви недостатньо для перевірки посадки. Якщо стара вилка сильно зношена, оцінюйте товщину робочих ділянок з урахуванням виробітку та порівнюйте їх із поверхнями, що зберегли початкову форму.

Заміна та контроль

Для встановлення потрібен доступ до механізму перемикання; послідовність розбирання визначається конструкцією КПП. Перш ніж зняти вилку, зафіксуйте її орієнтацію та розташування кріплення. Очистьте посадку, огляньте напрямну або шток, кріпильні деталі та паз, у якому рухаються ріжки. Пошкоджене кріплення й зношені суміжні деталі замінюють за результатами огляду, адже встановлення нової вилки не усуває їхніх дефектів.

Під час складання ріжки заводять у відповідний паз, а вилку закріплюють у передбаченому положенні. Після цього перевіряють вільний рух механізму та повноту вмикання за процедурою для конкретної коробки. Якщо є заклинювання, постійне бокове притискання або недостатній хід, до запуску техніки перевіряють відповідність деталі й правильність складання. Робота з перекосом прискорює спрацювання контактних майданчиків і поверхонь, на які вони діють.
