Вилка КПП 3 DongFeng AMG

Вилка КПП 3 DongFeng AMG призначена для механізму перемикання передач. Вона передає рух від механізму вибору передачі до рухомої деталі коробки, з якою з’єднується через свої лапки. Справна вилка допомагає перемістити цю деталь у потрібне положення. Під час добору заміни мають значення форма захвату, розташування посадкового отвору та стан поверхонь, з якими вилка контактує всередині КПП.

Будова деталі

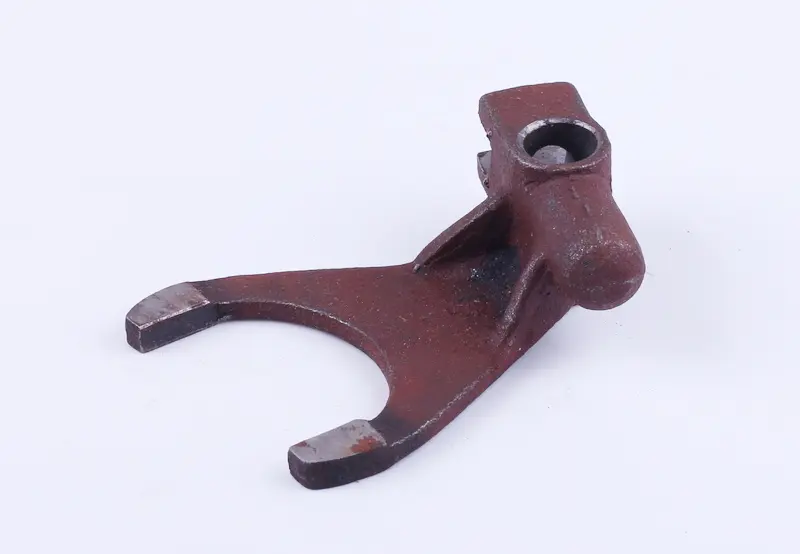

Відкритий напівкруглий захват закінчується двома лапками з плоскими контактними ділянками. Корпус має круглий посадковий отвір, а між ним і захватом розташовані ребра. Взаємне положення отвору та лапок визначає посадку вилки й те, як вона охоплює сполучену деталь. Тому однакового загального контуру для добору недостатньо: потрібно порівняти також зміщення захвату відносно корпусу.

Ознаки зношення

Вилку перевіряють, якщо передача вмикається із зусиллям, механізм не проходить повний хід або передача самовільно вимикається під навантаженням. Подібні прояви бувають і через несправності інших деталей коробки, тож рішення про заміну приймають після огляду. На лапках звертають увагу на глибоке спрацювання, задири та нерівномірне стирання контактних ділянок. Окремо перевіряють захват на вигин, переходи до корпусу на тріщини, а посадковий отвір — на розбиття.

Як підібрати заміну

Зіставте відстань між лапками, їхню товщину та форму кінців зі знятою вилкою. Виміряйте діаметр і довжину посадкового отвору, перевірте його розташування відносно захвату та висоту корпусу. Порівняйте спосіб кріплення й місця розміщення фіксувальних деталей. Для вимірювань обирайте поверхні без значного спрацювання, інакше можна помилково прийняти зменшену товщину або збільшений отвір за потрібний розмір.

Уточніть місце вилки в механізмі та її орієнтацію під час встановлення. Якщо стара деталь деформована чи має відламану лапку, звіряйтеся також зі схемою конкретної коробки та розмірами справних сполучених деталей. Невідповідна геометрія може обмежити хід, створити перекіс або залишити лапки постійно притиснутими до поверхні контакту. Підгинання захвату чи сточування лапок для припасування змінює зазори й не усуває причину невідповідності.

Що перевірити під час заміни

Розбираючи механізм, зафіксуйте положення вилки та порядок розташування її кріплення. Очистьте посадкове місце, огляньте шток, фіксувальні деталі й паз, з яким працюють лапки. Надмірний люфт у з’єднанні або спрацьований паз можуть зберегти неточність перемикання навіть із новою вилкою. Пошкоджені кріпильні та стопорні деталі замінюють відповідно до конструкції КПП. Встановлюйте вилку без перекосу, не намагайтеся підтягнути її в потрібне положення силою кріплення.

Перед остаточним складанням перевірте переміщення механізму в послідовності, передбаченій для цієї коробки. Хід має бути без заїдань, а положення передач і нейтралі — досягатися повністю. Якщо лапки впираються або механізм зупиняється раніше, спочатку з’ясуйте причину. Надмірне зусилля на важелі при неправильній посадці прискорює зношення контактних ділянок і може пошкодити механізм перемикання. Огляд суміжних з’єднань допомагає не повторити поломку після складання.
