Вилка перемикання КПП 1 DongFeng AMG

Вилка перемикання КПП 1 DongFeng AMG передає рух від приводу перемикання до рухомої деталі коробки передач і пересуває її вздовж вала. Справна вилка допомагає механізму точно займати вибране положення. Для ремонту її добирають за будовою конкретної коробки та геометрією знятого зразка. Зовнішньої подібності недостатньо: посадка, розташування робочих кінців і хід мають відповідати механізму.

Будова та призначення

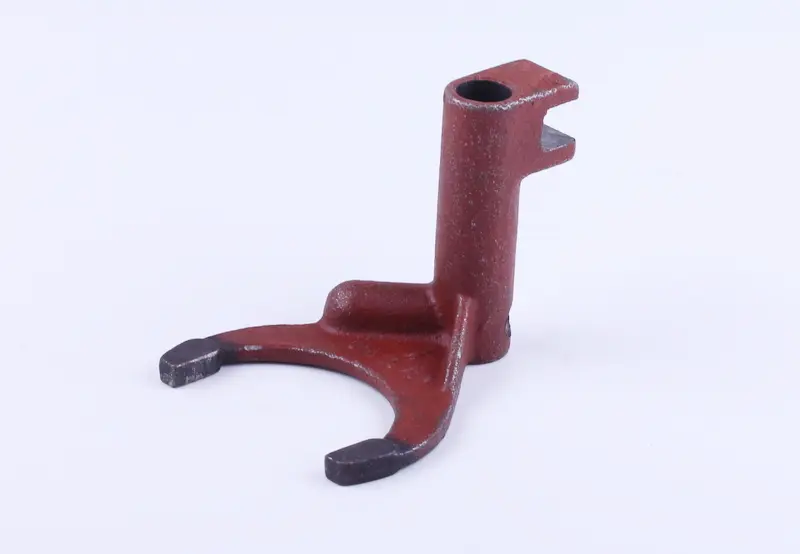

Деталь має дугоподібну вилочну частину з двома рознесеними робочими кінцями та видовжену стійку з отвором. Збоку стійки є виступ із відкритим пазом, а біля переходу до вилочної частини — ребро. Під час порівняння враховують взаємне розташування цих ділянок. Навіть за однакового отвору інший виліт кінців може спричинити перекіс або обмежити переміщення.

Кінці вилки входять у паз деталі, яку вона пересуває під час перемикання. Між контактними поверхнями мають залишатися зазори, передбачені конструкцією коробки. Коли ці поверхні спрацьовуються, зростає вільний хід. Деформація вилки також порушує правильне положення спряженої деталі, тому під час огляду перевіряють і форму корпусу, і стан обох робочих кінців.

Ознаки зношення

Утруднене перемикання, неповне вмикання або самовільне вимикання передачі — привід перевірити механізм. Такі симптоми можуть мати кілька причин, тож вилку оцінюють після розбирання й огляду. Підставами для заміни є тріщини, вигин, відколи, глибокі задири та значне спрацювання контактних ділянок. Якщо один кінець зношений помітно сильніше за інший, потрібно перевірити спряжені деталі на перекіс і заїдання.

Як дібрати заміну

Порівняйте ширину розкриття вилки, товщину й форму кінців, вигин дуги та її положення відносно стійки. Потім звірте діаметр і довжину отвору, розташування бокового паза та спосіб фіксації. Вимірювати краще збережені ділянки: сильно стерта поверхня вже не відтворює початкової геометрії. Позначення 1 та AMG враховують під час звіряння назви, а відповідність посадки перевіряють за самою деталлю.

Завелика товщина робочих кінців може спричинити затискання в пазу, замала — надмірний зазор. Невідповідний виліт або положення стійки здатні обмежити хід і завадити повному вмиканню передачі. Правильно дібрана вилка відповідає штатній геометрії без підгинання та сточування контактних поверхонь. Примусова підгонка змінює взаємне положення деталей і ускладнює перевірку причини несправності.

Заміна та контроль

До зняття старої вилки позначають її орієнтацію та запам’ятовують порядок розташування кріплень. Місце встановлення очищають, після чого оглядають напрямну, фіксатори та паз спряженої деталі. Задири, люфт і пошкодження цих ділянок потрібно усунути: інакше причина попереднього зношення залишиться. Ущільнення, які довелося порушити для доступу до механізму, перевіряють і за потреби замінюють.

Нову вилку ставлять у штатному положенні, відновлюють передбачену фіксацію та змащування відповідно до вимог коробки. Перш ніж остаточно закрити корпус, перевіряють плавність переміщення й досягнення передбачених положень без заклинювання. Якщо механізм чинить опір, з’ясовують причину, а не тиснуть сильніше на важіль. Завершальну перевірку виконують у порядку, визначеному для конкретної техніки.
