Вилка задньої передачі Foton 354/404 AMG

Вилка задньої передачі Foton 354/404 AMG працює в механізмі перемикання коробки передач. Вона передає рух від механізму вибору передачі до рухомої деталі вмикання заднього ходу. Справна вилка забезпечує потрібне переміщення без втрати ходу через зношені контактні ділянки. Деформація або значне спрацювання можуть заважати повному ввімкненню передачі.

Будова та призначення

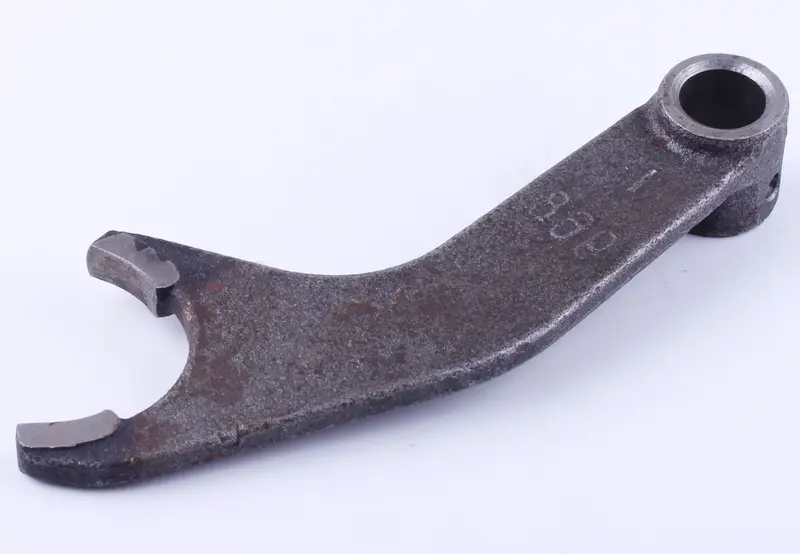

Деталь має вигнутий корпус, відкритий вилковий захват із двома контактними ділянками та круглу посадкову провушину на іншому кінці. Для роботи механізму має значення взаємне розташування цих частин. Захват повинен правильно входити в зачеплення зі спряженою деталлю, а посадка — утримувати вилку без перекосу протягом усього її ходу.

Коли контактні ділянки стираються, зазор у спряженні збільшується. Частина переміщення механізму перемикання тоді витрачається на вибирання зазору, а не на вмикання передачі. Надмірне зусилля на важелі за утрудненого перемикання може призвести до згинання вилки. Тому під час заміни потрібно з’ясувати, що спричинило пошкодження старої деталі.

Ознаки несправності

Вилку варто перевірити, якщо задній хід вмикається не повністю, керування має завеликий вільний хід або передача самовільно вимикається. Такі прояви можливі й за несправностей інших частин механізму. Після розбирання оглядають кінці захвату на задири та нерівномірне спрацювання, корпус — на тріщини й деформацію, а посадкову провушину — на пошкодження та надмірний зазор у з’єднанні.

Як перевірити відповідність

Порівняйте зі знятою вилкою ширину та глибину захвату, відстань між його кінцями, товщину контактних ділянок, діаметр і довжину посадкової провушини. Також звірте вигин корпусу, зміщення захвату відносно посадки та розташування елементів фіксації. Навіть за однакової посадки інша форма корпусу може обмежувати переміщення або притискати спряжену деталь у нейтральному положенні.

Орієнтуйтеся на неушкоджені ділянки знятої вилки та документацію конкретної коробки передач. Значно стерті кінці не дають надійного зразка початкової товщини, а зігнутий корпус не відтворює правильної геометрії. Якщо в документації є каталожне позначення вилки, звірте його з урахуванням виконання коробки. Це допоможе відрізнити деталі, близькі за загальними обрисами, але різні за посадкою чи ходом.

Заміна та перевірка

Для встановлення потрібен доступ до механізму перемикання; порядок розбирання визначає конструкція коробки. До демонтажу позначають положення вилки та перевіряють спосіб її кріплення. Поруч оглядають напрямні, кріпильні деталі, паз рухомої частини, з якою працює захват, і механізм утримання передачі. Якщо залишити пошкоджені спряжені поверхні, нова вилка може швидко зноситися, а перемикання не покращиться.

Вилку ставлять у передбачене положення й фіксують штатним способом. Посадка має збігатися без примусового стягування кріпленням. До остаточного складання перевіряють вільний рух механізму, нейтральне положення та повне ввімкнення без заклинювання. Помилка підбору або перекіс під час монтажу можуть спричинити неповне ввімкнення заднього ходу та пошкодження контактних ділянок.
