Вилка допоміжна перемикання передач КПП Xingtai 24B, Shifeng 244, Taishan 24 AMG

Допоміжна вилка перемикання передач КПП Xingtai 24B, Shifeng 244, Taishan 24 AMG призначена для ремонту механізму вибору передач. Вона передає рух від приводу перемикання до сполученої рухомої деталі коробки. Правильна геометрія вилки та справні контактні поверхні потрібні, щоб механізм доходив до потрібного положення без перекосу й зайвого вільного ходу.

Будова деталі

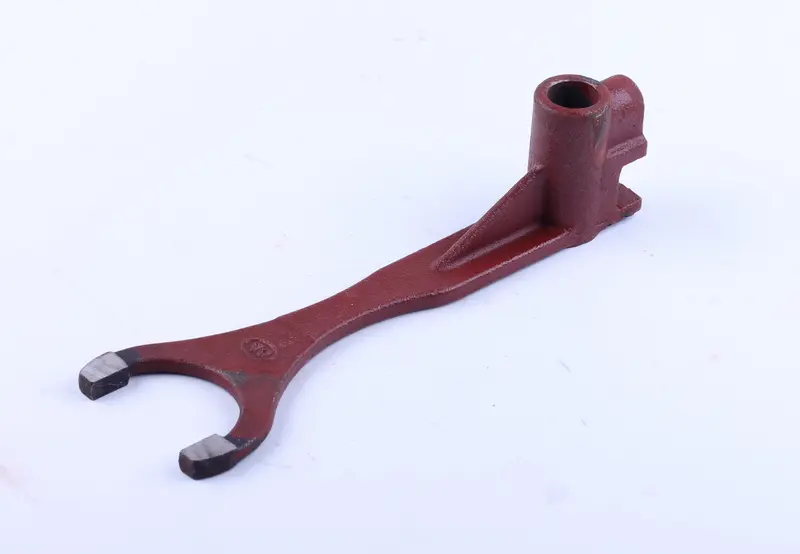

Вилка має видовжений корпус, відкритий захват із двома контактними кінцями та циліндричну посадкову частину з отвором на протилежному боці. Біля посадкової частини є ребро жорсткості. Корпус пофарбований у бордовий колір, а на кінцях захвата виділяються світлі металеві майданчики. Для встановлення має значення не лише форма захвата, а й його розташування відносно осі посадкового отвору.

Через контактні кінці вилка переміщує відповідну деталь механізму. Нерівномірне спрацювання цих поверхонь збільшує зазори та може спричиняти перекіс під час руху. Зігнутий корпус змінює положення захвата навіть тоді, коли посадка залишається цілою. Під час огляду перевіряють симетрію кінців, стан контактних майданчиків і ділянку переходу корпусу до посадкової частини.

Ознаки несправності

Вилку варто оглянути, якщо передача вмикається з утрудненням або не до кінця, привід має надмірний вільний хід, механізм заїдає чи передача самовільно вимикається. Такі симптоми не завжди спричинені саме вилкою: схожу поведінку можуть давати зношені сполучені деталі. Підставами для заміни є тріщини, деформація, значне спрацювання контактних кінців або пошкодження посадкового отвору.

Як підібрати заміну

• Зіставте форму й ширину розкриття захвата, товщину та положення обох контактних кінців.
• Перевірте загальну довжину корпусу й відстань від захвата до осі посадкового отвору.
• Порівняйте діаметр і довжину посадкової частини, виступи та спосіб фіксації.
• Звірте зміщення захвата відносно посадки та проміжки до сусідніх деталей після встановлення.

Знята вилка допомагає порівняти конструкцію, а вимірювальний інструмент — перевірити розміри. Водночас зігнуту деталь або сильно спрацьовані кінці не використовують як точний зразок геометрії. Посадку та положення захвата додатково звіряють із відповідною деталлю механізму й документацією конкретної коробки. Самої назви техніки недостатньо, якщо кріплення чи взаємне розташування частин не збігаються.

Заміна та контроль ходу

Роботу виконують із заглушеним двигуном, зафіксувавши техніку від переміщення. Після відкриття доступу до механізму запам’ятовують положення вилки та порядок розміщення її кріплення. Разом зі знятою деталлю оглядають посадкове місце, фіксацію й поверхні, з якими працює захват. Якщо вони мають значне спрацювання, встановлення лише нової вилки може не прибрати люфт і призвести до її швидкого зношування.

Вилку ставлять у передбачене положення та закріплюють відповідно до інструкції коробки. Посадку, що не збігається, не підганяють ударами або згинанням корпусу. До завершення складання перевіряють, чи вільно рухається механізм, чи проходить повний хід і чи не зачіпає сусідні деталі. Невідповідна геометрія може спричинити постійне притискання контактних кінців, заїдання або неповне вмикання передачі. Якщо під час перевірки виникає опір, спочатку знаходять його причину.
