Вилка ввімкнення задньої передачі Foton 240/244 AMG

Вилка ввімкнення задньої передачі Foton 240/244 передає рух від приводу перемикання до рухомої деталі механізму заднього ходу. Вона допомагає перевести передачу в потрібне положення та повернути механізм назад. Зношення контактних ділянок або викривлення вилки порушує цей рух, тому під час ремонту перевіряють не лише цілісність деталі, а й її форму та стан робочих поверхонь.

Будова та призначення

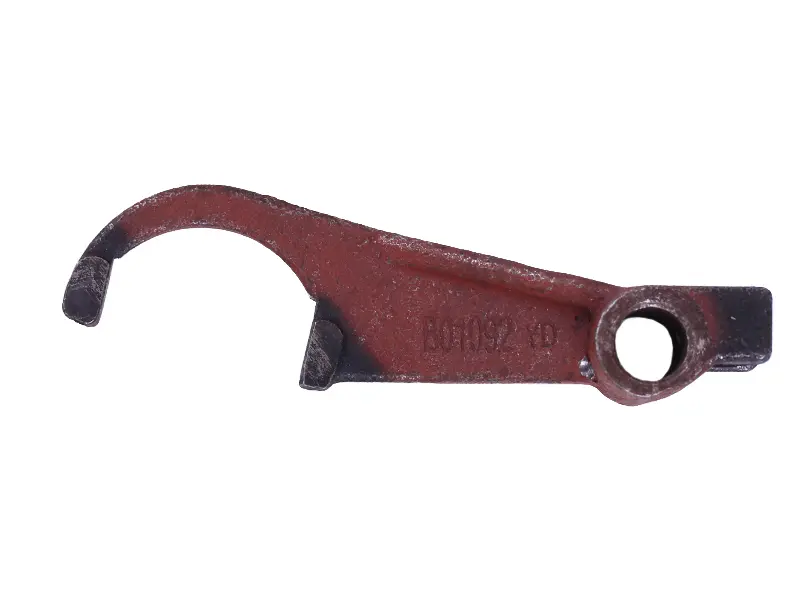

Деталь має вигнуту захватну частину, видовжений корпус і круглий отвір на протилежному кінці. Для правильної роботи потрібне точне взаємне розташування захвата, отвору та робочих кінців. Саме геометрія визначає положення вилки всередині механізму й напрямок передавання зусилля. Червоно-коричневе покриття корпусу не є критерієм сумісності.

Контактні ділянки вилки мають переміщувати сполучену деталь без перекосу та заклинювання. Через виробіток збільшується зазор, і частина ходу приводу може витрачатися на його вибирання. Деформований корпус здатен обмежувати переміщення навіть за відносно цілих кінців захвата. Тріщини, відколи та пошкодження біля отвору також є причинами для заміни.

Ознаки несправності

Вилку варто оглянути, якщо задній хід вмикається із зусиллям, передача входить у зачеплення не повністю або самовільно вимикається. Збільшений вільний хід важеля теж може супроводжувати зношення механізму. Проте за самими симптомами визначити винну деталь не можна: схожі прояви дають несправності приводу й фіксації. Після розбирання перевіряють рівномірність зношення кінців вилки, сліди тертя збоку та викривлення корпусу.

Як підібрати заміну

Зіставте нову вилку зі знятою за формою вигину, відстанню між робочими ділянками, їхньою товщиною та довжиною корпусу. Окремо звірте діаметр круглого отвору, його розташування і зміщення захвата відносно місця кріплення. Різниця в цих параметрах може обмежити хід передачі або спричинити тертя об сусідні деталі коробки.

Орієнтуйтеся на неушкоджені частини старої вилки. Стерті кінці й погнутий корпус не дають точного зразка для порівняння. За наявності каталожного номера знятої деталі перевірте його за каталогом конкретної коробки передач. Збіг загального контуру ще не означає правильної посадки: після встановлення контактні поверхні мають опинитися на своїх місцях без перекосу.

На що зважати під час встановлення

Перед зняттям запам’ятайте орієнтацію вилки та розміщення її кріплення. Під час заміни огляньте рухому деталь, з якою вона контактує, напрямні та елементи фіксації перемикання. Виробіток на суміжних поверхнях і люфт приводу можуть залишити проблему навіть із новою вилкою. Якщо механізм заїдає, причину потрібно усунути до завершення складання.

Монтуйте вилку в передбаченому положенні, дотримуючись послідовності з посібника до коробки передач. Не підгинайте й не підточуйте її для припасування. Під час складання перевірте повний хід механізму, утримання вибраного положення та повернення в нейтраль. Рух має відбуватися без упирання в сусідні деталі. Спроба подолати опір силою може викривити вилку й пошкодити поверхні, з якими вона працює.
