Вилка перемикання 3-ї та 4-ї передач Jinma 254 AMG

Вилка перемикання 3-ї та 4-ї передач Jinma 254 AMG працює в механізмі перемикання коробки передач. Вона передає рух від механізму керування до рухомої частини зачеплення, допомагаючи їй зайняти потрібне положення. Стан вилки впливає на повноту вмикання передачі: за зношених контактних поверхонь або деформації деталі звичний хід важеля може вже не забезпечувати належного переміщення всередині коробки.

Будова та ознаки зношення

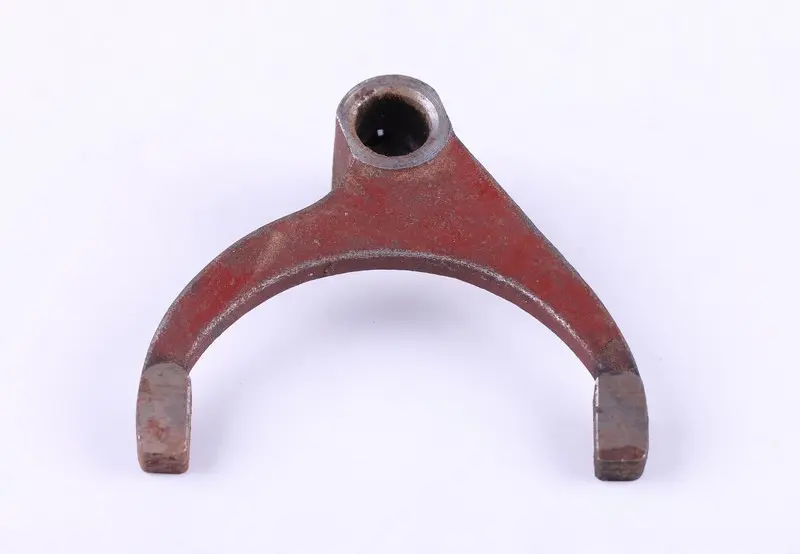

Вилка має дугоподібний захват із двома робочими кінцями та виступ із круглим отвором. Для правильної роботи значення має вся геометрія: форма дуги, положення кінців і розташування отвору відносно контактних поверхонь. Деталь із подібним контуром, але іншим зміщенням посадки може обмежувати хід механізму. Тому самої зовнішньої схожості для підбору недостатньо.

Вилку варто оглянути, якщо передача вмикається із зусиллям, не входить у зачеплення повністю або самовільно вимикається під навантаженням. Додатковою ознакою може бути збільшений вільний хід механізму. Такі прояви трапляються і через несправність фіксаторів, напрямних чи деталей зачеплення, тож причину визначають після огляду. На самій вилці шукають глибокі задири, нерівномірне стирання робочих кінців, тріщини біля отвору та викривлення. Заміна без з’ясування причини пошкодження може дати лише короткочасний результат.

Як перевірити відповідність

Покладіть нову та зняту вилки в однаковому положенні й порівняйте напрямок виступу, форму захвату та розташування робочих кінців. Звірте відстань між ними, товщину кінців і ширину поверхонь контакту. Окремо перевірте діаметр посадочного отвору, його зміщення та спосіб кріплення. Вилка повинна відповідати пазу сполученої деталі: надмірний зазор збільшує вільний хід, а занадто щільне прилягання ускладнює переміщення та спричиняє прискорене зношення.

Знята деталь із сильною виробіткою не є точним зразком початкових розмірів. Товщину стертих ділянок потрібно перевіряти за ремонтною документацією відповідної коробки, а збережені частини використовувати для порівняння форми й розташування посадки. Зверніть увагу також на взаємне положення кінців. Підгинання вилки або довільне сточування контактних поверхонь заради встановлення змінює її геометрію й може спричинити неповне вмикання передачі.

Що врахувати під час заміни

Роботу проводять із зупиненим двигуном і надійно зафіксованою технікою. Доступ до вилки отримують за порядком розбирання конкретної коробки передач; перед зняттям зберігають орієнтацію деталі та порядок розміщення кріплення. Посадочні поверхні очищають, а напрямну, фіксатор і паз, у якому працюють кінці вилки, оглядають на зношення та пошкодження. Задири або надмірний люфт у сполучених деталях здатні швидко пошкодити й нову вилку.

Під час складання вилку ставлять без перекосу й закріплюють передбаченим способом. Кріплення не повинно примусово стягувати посадки, що не збігаються. До остаточного закриття коробки перевіряють вільний хід, нейтральне положення та повноту вмикання обох передач згідно з ремонтною документацією. Якщо механізм рухається туго або впирається до завершення перемикання, перевіряють відповідність деталі та правильність складання. Додаткове зусилля на важелі не усуває причину заїдання й може пошкодити вилку та зачеплення.
