Вал первинний КПП L-390 mm Z-15/16/15 Foton 244, Jinma 244/264 AMG

Первинний вал КПП Foton 244, Jinma 244/264 передає обертання від зчеплення до механізму коробки передач. Деталь замінюють у разі пошкодження шліців, зношення посадкових поверхонь, деформації або тріщин. Справний вал забезпечує правильне взаємне положення сполучених деталей. Вироблені з’єднання спричиняють люфт, а порушена геометрія заважає роботі опор під навантаженням.

Будова та позначення

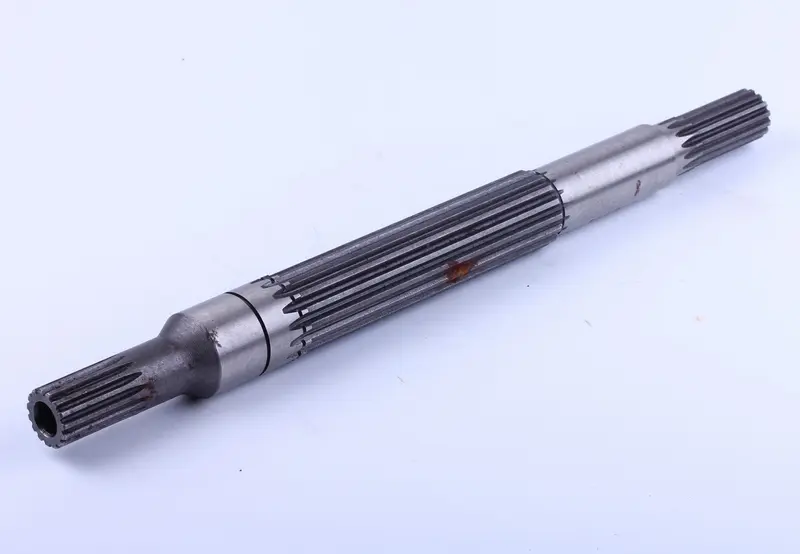

Довжина вала становить 390 мм, позначення — Z-15/16/15. Конструкція ступінчаста: довга центральна ділянка зі шліцами, шліцьові кінці та гладкі циліндричні поверхні між ними. Ділянки різного діаметра розділені уступами. Для правильного складання важлива не лише загальна довжина, а й розташування кожної посадки: деталі мають ставати на свої місця без перекосу та непередбаченого натягу.

Ознаки зношення

Стук під час зміни навантаження, надмірний люфт у з’єднаннях, шум коробки або утруднене перемикання — приводи перевірити стан вала. Такі прояви можливі й за несправності інших деталей, тому потребу в заміні визначають після розбирання. На знятому валу оглядають бічні поверхні шліців, посадкові ділянки та переходи між діаметрами. Звертають увагу на викришування, тріщини, значне спрацювання та сліди прокручування сполучених деталей.

Типові причини пошкоджень — ударні навантаження, недостатнє змащення, робота зі зношеними підшипниками та перекіс під час складання. Нові деталі на вироблених шліцах не усунуть люфт самого з’єднання. Тому разом із валом перевіряють те, що контактувало з пошкодженими поверхнями: залишене зношення може скоротити строк служби заміни.

Як підібрати вал

• Зіставте загальну довжину 390 мм і позначення Z-15/16/15.
• Перевірте кількість, профіль, зовнішній діаметр і довжину шліців окремо на кожній ділянці знятої деталі.
• Порівняйте діаметри та довжину гладких посадок, положення уступів і відстані між ними.
• Звірте торці, отвори та місця фіксації деталей, передбачені будовою коробки.

Орієнтуйтеся на знятий зразок і каталог конкретної КПП. Однакова довжина ще не означає повного збігу: зміщений уступ або інший профіль шліців можуть завадити складанню чи порушити положення сполучених деталей. Якщо з’єднання не підходить, не намагайтеся посадити його ударами або підточуванням шліців.

Заміна та перевірка після складання

Для встановлення вала коробку розбирають у послідовності, визначеній посібником із ремонту техніки. Під час демонтажу зберігають порядок розташування деталей, втулок і регулювальних елементів, якщо вони є в конструкції. Перед складанням очищають місця сполучення, оглядають підшипники, стопори, ущільнення та деталі, що контактують із валом. Пошкоджені компоненти замінюють, одночасно усуваючи причину попереднього зношення.

Монтаж виконують із відповідними оправками й опорами, не передаючи зусилля через тіла кочення підшипників. Після встановлення перевіряють надійність фіксації, вільне обертання та осьові зазори за посібником до КПП. Неправильна посадка чи затиснутий вал можуть спричинити нагрівання, шум і повторне спрацювання навіть за невеликого навантаження.
