Вал первинний із шестернею DongFeng 354/404, L-375mm, Z-14/21/18 AMG

Первинний вал із шестернею для DongFeng 354/404 передає обертання від зчеплення до механізму коробки передач. Через нього крутний момент надходить до зубчастих зачеплень трансмісії. Деталь потрібна під час ремонту КПП, коли пошкоджені зубці, зношені шліци або посадкові поверхні. Такі дефекти порушують передавання навантаження й можуть прискорювати зношування суміжних деталей.

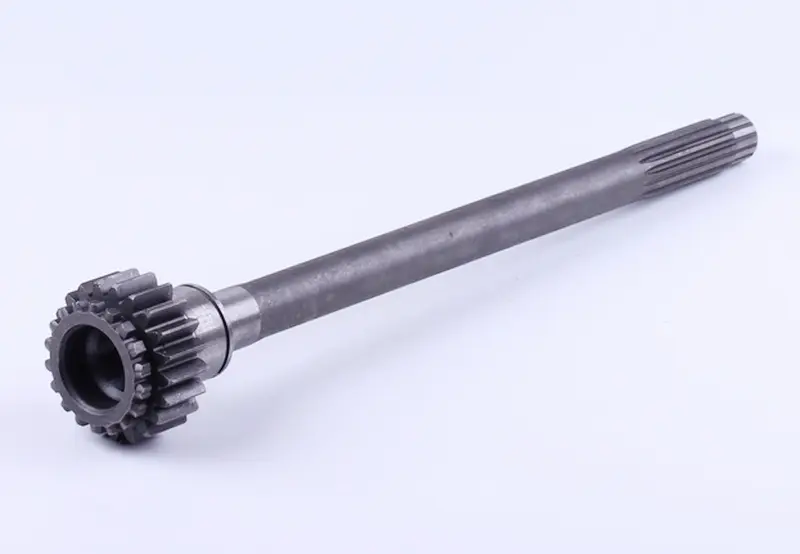

Довжина вала — 375 мм, позначення зубців — Z-14/21/18. З одного боку розташована зубчаста частина з центральним отвором, з іншого — поздовжні шліци. Їх з'єднує довгий стрижень із переходами діаметрів біля зубчастої частини. Для правильного підбору потрібен збіг усієї геометрії: однакова довжина не означає, що збігаються шліци, посадки та розташування зубчастих вінців. Позначення AMG збережене в назві.

Ознаки зношування

Перевірити вал варто, якщо коробка гуде під навантаженням, чути стукіт під час зміни тяги, у з'єднаннях з'явився люфт або в оливі є металеві частинки. Так само можуть проявлятися несправності підшипників та інших шестерень, тож остаточний висновок роблять після розбирання. На демонтованому валу перевіряють зубці на відколи й викришування, шукають тріщини, задири на посадках, зношені шліци та сліди прокручування внутрішніх кілець підшипників.

Типові причини пошкоджень — ударні навантаження, недостатнє змащування, тверді частинки в зачепленні та робота зі зношеними опорами. Щоб новий вал не зазнав тих самих пошкоджень, потрібно усунути причину несправності. Під час заміни оглядають шестерні, які працюють із ним у парі, підшипники, фіксатори й ущільнення в місці встановлення. Деталі з помітним зносом здатні швидко пошкодити нові зубці або посадкові поверхні.

Як звірити зі знятою деталлю

Порівняйте загальну довжину, діаметри та розташування посадкових ділянок, форму торців і переходів. Окремо звірте кількість та профіль шліців, геометрію зубчастої частини й відстані від вінців до опор. Позначення Z-14/21/18 слід зіставити з відповідними зубчастими ділянками старого вала. Збіг самих чисел не забезпечує правильного зачеплення, якщо відрізняється профіль зубця чи взаємне розташування посадок.

Зверніть увагу на місця встановлення підшипників і спосіб осьової фіксації. Невідповідна посадка може спричинити люфт або завадити складанню, а інше положення зубчастої частини — порушити зачеплення. Не припасовуйте шліци ударами й не компенсуйте розбіжності випадковими шайбами: вал має ставати на своє місце без примусового зміщення сусідніх деталей.

Заміна та контроль роботи

Для встановлення вала коробку розбирають у послідовності, передбаченій для конкретної техніки. Під час демонтажу зберігають порядок дистанційних деталей і фіксаторів, очищають поверхні з'єднань та перевіряють опори. Підшипники монтують відповідною оправкою, прикладаючи зусилля до кільця, яке встановлюється з натягом. По зубцях і шліцах не б'ють. Осьові зазори та надійність фіксації перевіряють за вимогами до цієї коробки.

Після складання переконайтеся, що механізм обертається вільно, а передачі вмикаються без заїдань. Залийте передбачений для коробки мастильний матеріал і перевірте її роботу з невеликим навантаженням. Якщо з'явилися гул, стукіт, нагрівання або туге обертання, повторно перевірте посадки та зачеплення. Робота з такими ознаками може пошкодити вал і суміжні шестерні.
