Вал первинний редуктора ВВП DongFeng 354/404, 520 мм, Z-19/26/28, 540/1000 AMG

Первинний вал редуктора ВВП

Первинний вал редуктора вала відбору потужності призначений для DongFeng 354/404 з позначенням ВВП 540/1000. Він передає обертання всередині редуктора та бере участь у приводі механізму відбору потужності. Зношені зубці, шліци або посадкові поверхні порушують роботу передачі: виникають люфт, удари та сторонній шум під навантаженням. Вал замінюють, коли пошкодження самої деталі вже не можна усунути встановленням справних підшипників і правильним складанням.

Будова та параметри

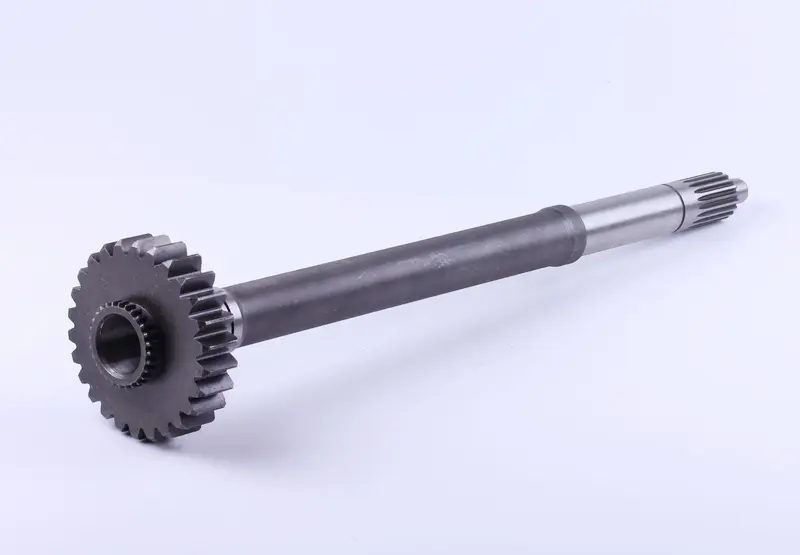

Довжина вала становить 520 мм, позначення зубчастих ділянок — Z-19/26/28. Вал має видовжений ступінчастий корпус, велику прямозубу шестерню біля одного кінця та зовнішні шліци на протилежному кінці. З боку шестерні є центральний отвір, оточений невеликим зубчастим вінцем. Гладкі циліндричні ділянки та переходи діаметрів визначають розміщення спряжених деталей. Тому для правильного підбору потрібен збіг усієї геометрії, а не лише загальної довжини.

Як перевірити відповідність

Порівняйте зі знятим валом довжину, діаметри й протяжність посадкових ділянок, розташування уступів, положення шестерні та форму торців. Порахуйте зубці кожного вінця, перевірте його ширину та діаметр. Позначення Z-19/26/28 використовуйте для звіряння каталожного запису, а зубчасті ділянки зіставляйте кожну окремо. У шліцьовому з’єднанні мають збігатися кількість і профіль шліців, зовнішній діаметр та довжина контакту. Однакова кількість шліців без перевірки інших параметрів не підтверджує відповідність.

Звірте виконання встановленого редуктора з каталогом техніки. Навіть невелика відмінність у розташуванні упору чи ширині вінця може змістити зачеплення, хоча вал і входить у корпус. Завеликий зазор у посадці спричиняє провертання спряженої деталі, надмірний натяг ускладнює складання, а невідповідний профіль шліців не дає з’єднанню сісти на місце. Усувати такі розбіжності ударами або сточуванням поверхонь не можна.

Ознаки зношення

Перевірка потрібна, якщо під час роботи відбору потужності посилюється гул, з’являється стукіт зі зміною навантаження або відчутний люфт у з’єднаннях. Після розбирання оглядають зубці на відколи й викришування, шліци — на зминання, а посадки — на задири та сліди провертання. Тріщини також є причиною заміни. До таких пошкоджень можуть призводити перевантаження, недостатнє змащування та зношені опори. Водночас шум не завжди означає несправність вала: варто перевірити підшипники й зубчасті деталі, що працюють із ним у парі.

Заміна та перевірка складання

Роботу починають із зупинки двигуна та вимкнення приводу, унеможлививши випадкове обертання механізму. Під час розбирання фіксують порядок втулок, шайб і стопорних деталей, якщо вони передбачені конструкцією. Перед установленням очищають посадки, оглядають підшипники, ущільнення та відповідні шліци. Пошкоджені спряжені деталі замінюють разом із валом, інакше люфт або неправильний контакт залишаться після ремонту.

Для запресовування застосовують відповідну оправку й передають зусилля на потрібну посадку. Не слід бити по зубцях або передавати монтажне навантаження через тіла кочення підшипника. Після складання перевіряють надійність фіксації, осьовий зазор за настановою до техніки та обертання без заїдання. Першу перевірку виконують без робочого навантаження, контролюючи шум, нагрівання й герметичність. Туге обертання чи удари потребують повторної перевірки складання: робота з перекосом швидко пошкоджує зубці та опори.
