Вал первинний КПП 545 мм Z-6/6 Тип-1 Xingtai 24B, Shifeng 244, Taishan 24 AMG

Первинний вал КПП для Xingtai 24B, Shifeng 244 і Taishan 24 передає обертання від зчеплення до механізму коробки передач. Його замінюють у разі пошкодження шліців, зношення посадкових поверхонь, викривлення або появи тріщин. Довжина деталі — 545 мм, позначення — Z-6/6, Тип-1. Маркер AMG збережено в назві.

Будова та робота

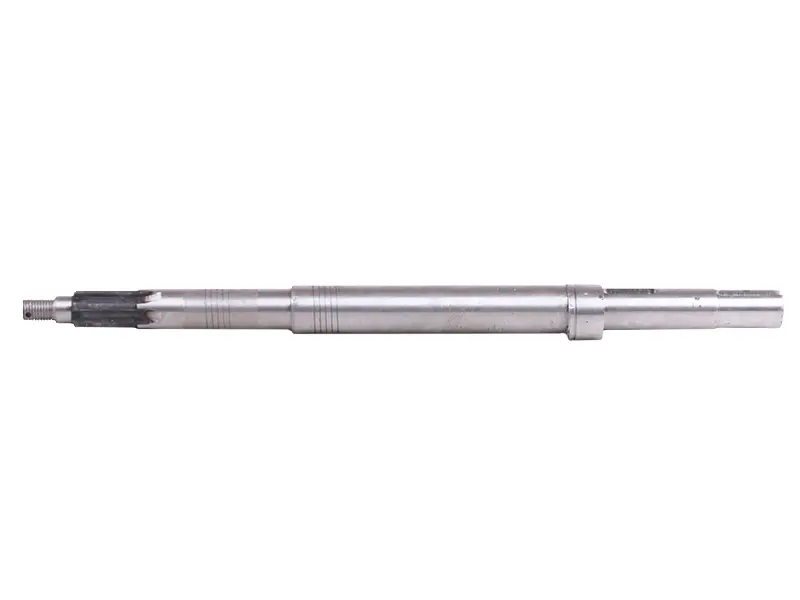

Вал має ступінчасту форму з переходами між ділянками різного діаметра та буртиками. На одному кінці є шліци й різьбова ділянка, на тілі — кільцеві канавки. Розташування цих частин визначає положення сполучених деталей під час складання. Тому однакова загальна довжина ще не означає, що два вали можна встановлювати замість один одного.

Через шліци передається крутний момент, а посадкові поверхні утримують вал у правильному положенні відносно опор. Коли шліци зношуються, у з’єднанні виникає люфт і зростають ударні навантаження під час зміни тяги. Пошкодження посадок погіршує роботу підшипників, а викривлення заважає рівномірному обертанню. Регулювання зчеплення таких дефектів не усуває.

Ознаки зношення

Перевірити первинний вал варто, якщо з боку коробки з’явилися сторонній шум, вібрація, стукіт під навантаженням або надмірний люфт. За самими звуками визначити несправну деталь складно: схожі прояви можуть спричиняти підшипники та інші сполучення. Після розбирання оглядають робочі поверхні шліців, різьбу, канавки й місця встановлення опор. Особливої уваги потребують тріщини, відколи, глибокі задири та сліди прокручування підшипника на посадці.

Якщо попередній вал пошкодився швидко, перевіряють причину: перекіс під час складання, несправна опора чи розбите шліцьове з’єднання здатні скоротити строк роботи нової деталі. Разом із валом оглядають підшипники, ущільнення, фіксатори та відповідні шліци сполучених деталей. Зношені частини замінюють за результатами перевірки.

Як підібрати заміну

Зіставте нову деталь зі знятим валом та конструкцією своєї КПП. Модель техніки й позначення Тип-1 є орієнтирами для підбору, проте остаточне рішення залежить від збігу посадок і форми з’єднань. Перевірте:

• Довжину 545 мм та відстані між уступами, буртиками й кільцевими канавками.
• Діаметри та довжину ділянок, на які встановлюються сполучені деталі.
• Кількість, профіль і довжину шліців у кожному з’єднанні.
• Діаметр і крок різьби, місця розташування осьових фіксаторів.

Позначення Z-6/6 використовуйте для зіставлення каталожних записів, а шліци звіряйте безпосередньо на деталях. Помилка в діаметрі посадки або відстані до упору може змінити осьове положення вала. Наслідками бувають складне складання, люфт, туге обертання та прискорене зношення підшипників.

Встановлення та перевірка

Заміна потребує доступу до первинного вала через розбирання трансмісії за керівництвом конкретної техніки. Під час зняття варто зафіксувати порядок розташування сполучених деталей, проставок і фіксаторів, якщо вони передбачені конструкцією. Посадкові поверхні очищають та оглядають. Якщо вал упирається або заходить із перекосом, його не підтягують кріпленням: спочатку знаходять причину опору.

Під час напресовування підшипника навантажують саме те кільце, яке встановлюють із натягом, щоб не передавати зусилля через тіла кочення. Після складання перевіряють фіксацію, обертання без заїдань та осьовий зазор відповідно до вимог коробки. Тугий хід усувають до запуску. Спроба припрацювати неправильно підібраний або перекошений вал під навантаженням може пошкодити опори й суміжні з’єднання.
