Первинний вал КПП 535 мм, Z-6, Тип-3 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Первинний вал КПП для Xingtai 24B, Shifeng 244 і Taishan 24 передає обертання від зчеплення до механізму коробки передач. Деталь замінюють через пошкодження з’єднувальних ділянок, спрацювання посадок або деформацію, що порушує обертання в опорах. Довжина вала — 535 мм, позначення — Z-6 і Тип-3. Для добору потрібно звірити ці параметри зі знятою деталлю та конструкцією встановленої коробки.

Будова та призначення

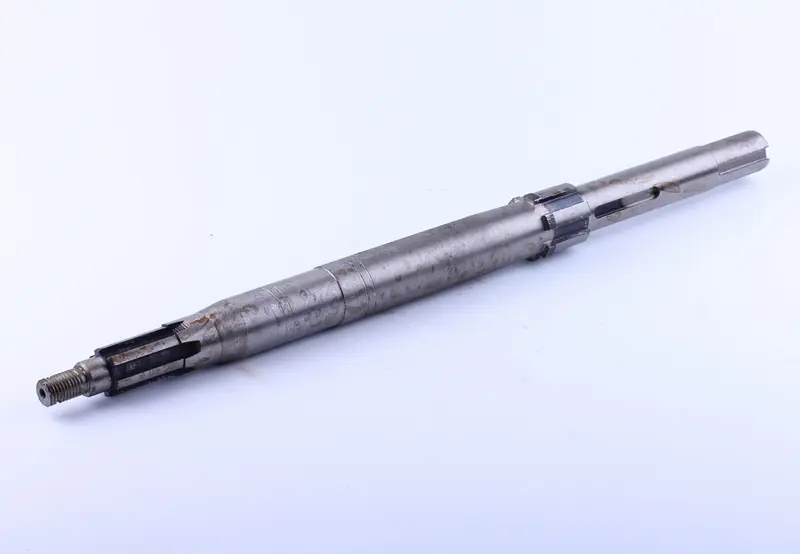

Вал має видовжену ступінчасту форму з переходами між діаметрами та упорними буртиками. На одному кінці розташовані зовнішня різьба й поздовжні шліци, на іншій ділянці є поздовжній паз. Розташування цих частин визначає місця з’єднання із суміжними деталями та положення вала всередині КПП. Збіг лише загальної довжини ще не означає, що всі посадки стануть на свої місця.

Через первинний вал передається крутний момент, тож навантаження сприймають і шліцьове з’єднання, і опорні ділянки. Спрацьовані грані шліців спричиняють люфт, а пошкодження посадки під підшипник заважає надійно утримувати вал. Коли така поверхня вже розбита, встановлення нового підшипника без заміни вала може залишити причину шуму та подальшого зношування.

Ознаки пошкодження

Стук під час зміни навантаження, шум у коробці та люфт у з’єднаннях — привід перевірити стан вала. Ці прояви також бувають пов’язані з іншими деталями КПП, тому висновок роблять після розбирання. Оглядають різьбу, шліци, краї пазів і посадкові поверхні. Особливої уваги потребують тріщини, відколи, глибокі сліди спрацювання та прокручування в посадці. Щоб перевірити биття, потрібне вимірювання: самого огляду для цього недостатньо.

Як підібрати вал

• Звірте довжину 535 мм, діаметри ступенів і довжину кожної посадкової ділянки.
• Порівняйте кількість, профіль і довжину шліців із відповідним з’єднанням на техніці.
• Перевірте діаметр і крок різьби, розташування пазів, буртиків та місць фіксації.
• Виміряйте відстані між опорами й упорами, перевірте позначення Z-6 і Тип-3 за документацією на свою КПП.

За основу для вимірювань беріть неушкоджені ділянки знятого вала: спрацьована поверхня може спотворити результат. Навіть невідповідне розташування одного буртика здатне змістити суміжні деталі, хоча сам вал поміститься в корпусі. Спроба встановити його ударами або змінити посадку шліфуванням може призвести до перекосу, заїдання чи надмірного осьового люфту.

Що врахувати під час заміни

Розбираючи коробку, зберігають послідовність встановлення шайб, втулок і фіксаторів. Підшипники вала, відповідні шліци, кріплення та ущільнення в місцях виходу з корпусу, якщо вони передбачені конструкцією, перевіряють разом із ним. Пошкоджена суміжна деталь може швидко спричинити зношування нового вала, тому її стан оцінюють до складання.

Перед монтажем посадки очищають від бруду й задирок. Під час запресовування зусилля спрямовують на деталь, яку встановлюють, не передаючи його через тіла кочення підшипника. Фіксацію та осьовий зазор перевіряють відповідно до будови конкретної коробки. Після складання вал має обертатися без заїдання, а всі фіксатори — зайняти свої місця. Початкову перевірку роботи КПП проводять без різкого навантаження.
