Вал первинний КПП 535 мм, Z-6, Тип-2 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Первинний вал КПП передає обертання від зчеплення до механізму коробки передач. Справні з’єднання та посадкові поверхні допомагають передавати навантаження без зайвого люфту й утримувати сполучені деталі в належному положенні. Вал призначений для Xingtai 24B, Shifeng 244 і Taishan 24. Довжина становить 535 мм, позначення — Z-6 і Тип-2. Для підбору враховуйте конструкцію встановленої коробки, а також розміри знятого вала.

Будова вала

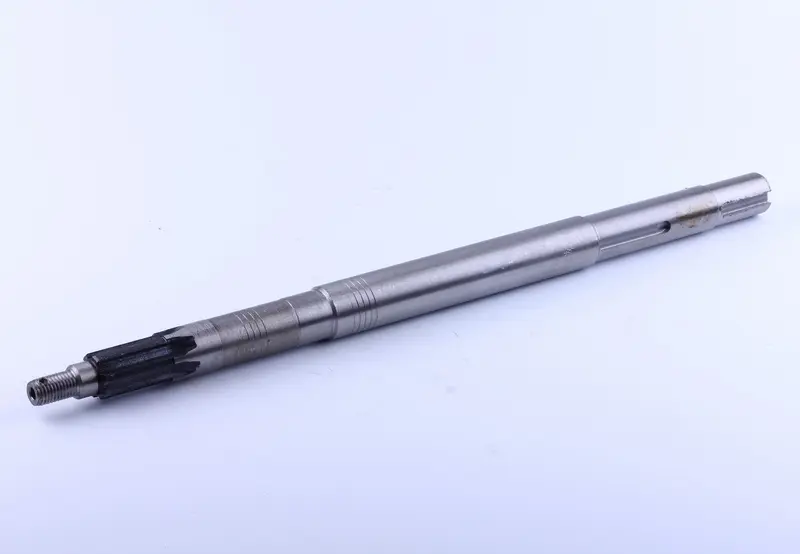

Корпус має ступінчасту форму з ділянками різного діаметра. На одному кінці розташовані зовнішня різьба та зубчаста ділянка, ближче до протилежного кінця — поздовжній паз. Уступи визначають положення сполучених деталей уздовж вала. Тому для правильної заміни мають збігатися не лише загальна довжина, а й розміщення посадок та упорних торців.

Під час роботи вал сприймає навантаження від передавання тяги та її змін. Зношування з’єднань може спричиняти люфт, стукіт зі зміною навантаження або порушення передавання обертання. Пошкоджені посадки заважають нормальній роботі підшипників. Водночас сам шум у коробці не є достатньою підставою для заміни вала: після розбирання перевіряють його поверхні й деталі, що з ним з’єднуються.

Як звірити зі знятою деталлю

Очистьте старий вал від забруднень, щоб можна було порівняти всі його ділянки. Позначення Тип-2 враховуйте разом із розмірами та формою, а не як єдиний критерій підбору. Послідовно перевірте:

• Загальну довжину 535 мм, розташування уступів і відстані між упорними торцями.
• Діаметри та довжину посадкових ділянок під сполучені деталі.
• Кількість, профіль і довжину зубців, відповідність з’єднанню в коробці.
• Діаметр, крок і довжину різьби, розміри та розташування поздовжнього паза.

Невідповідна посадка створює люфт або надмірний натяг. Інше розташування уступів може змістити деталі всередині КПП й завадити їхній роботі. Правильно підібраний вал не потребує підпилювання зубців чи перероблення кріплення. Якщо знятий вал раніше відновлювали, перевіряйте розміри також за сполученими деталями й документацією коробки: вироблена поверхня не завжди придатна як зразок для вимірювання.

Огляд і заміна

Вал замінюють за наявності тріщин, деформації, сколів зубців, пошкодженої різьби або значного зношування посадок. Окремо огляньте краї паза та переходи між діаметрами. Задири й сліди прокручування на посадкових поверхнях — привід перевірити стан відповідних з’єднань. Новий вал у зношеній сполученій деталі не прибере причину люфту.

Під час розбирання збережіть послідовність розташування втулок, шайб, підшипників і фіксаторів, якщо вони є в конструкції. Разом із валом огляньте підшипники, сполучені зубчасті деталі та ущільнення. Пошкоджені частини варто замінити під час того самого ремонту, щоб вони не спричинили передчасного зношування нового вала.

Монтуйте вал за керівництвом до конкретної КПП. Очистьте посадки, уникайте перекосу, а під час встановлення підшипників передавайте зусилля на відповідне кільце. Не забивайте вал ударами по різьбі чи зубцях. Після складання перевірте легкість обертання, осьовий люфт і роботу механізму перемикання. Якщо вал обертається туго або заклинює, причину усувають до запуску: складання із надмірним зусиллям може пошкодити підшипники та сполучені деталі.
