Вал первинний КПП L-422 mm Z-16 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Первинний вал КПП для Foton 244, ДТЗ 244, Jinma 244/264 передає обертання від зчеплення до коробки передач. Саме через нього крутний момент надходить до механізму зміни передатного відношення. Вал замінюють під час ремонту трансмісії, якщо пошкоджено шліци, зношено посадкові поверхні або порушено геометрію деталі. Довжина становить 422 мм; позначення — L-422 mm, Z-16, AMG.

Будова та призначення

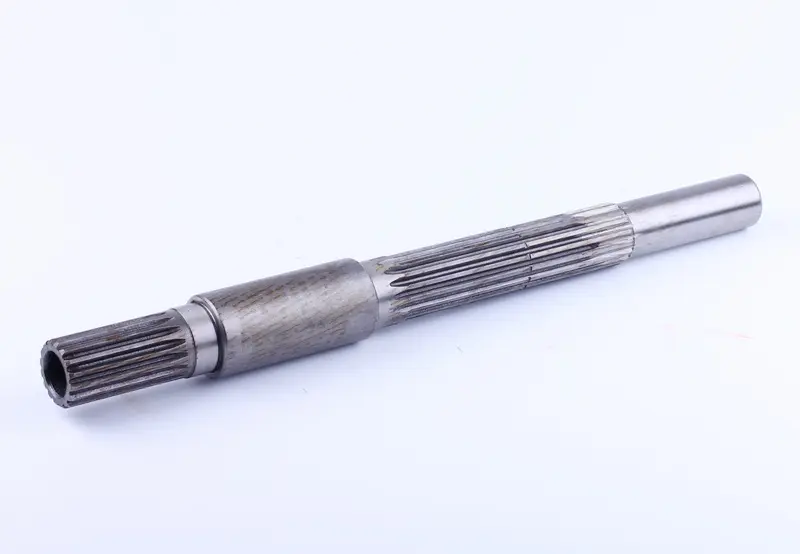

Деталь має ступінчасту форму з гладкими циліндричними поверхнями та зовнішніми шліцами. На одному кінці розташована коротка шліцева ділянка, за нею — потовщення, а далі — довга шліцева зона. Переходи між діаметрами та кільцева канавка задають положення сполучених деталей. Тому для підбору потрібен збіг усього профілю, а не лише загальної довжини.

Через шліцьові з’єднання передається зусилля, а посадкові поверхні утримують деталі у належному положенні. Спрацювання цих ділянок спричиняє люфт, удари зі зміною навантаження та порушення співвісності. Якщо встановити новий вал у зношені підшипники або залишити пошкоджені відповідні шліци, причина несправності може зберегтися.

Ознаки пошкодження

Вал потребує заміни за наявності тріщин, вигину, сколів чи помітного стоншення шліців, глибоких задирів та зношення посадок під підшипники. Гул, стукіт або вібрація під час роботи трансмісії вказують на потребу в перевірці, проте не доводять несправність саме вала. Після розбирання очищають його поверхні, оглядають місця контакту, перевіряють посадки та биття.

Як перевірити відповідність

Порівняйте новий і знятий вали за загальною довжиною, діаметрами та довжиною окремих посадкових ділянок. Порахуйте шліци на кожній зоні, звірте їхній профіль, розташування й довжину. Не менш суттєві положення буртиків, канавок і форма торців. Позначення Z-16 використовуйте під час звіряння з каталогом, водночас перевіряючи обидві шліцеві ділянки окремо.

Модель трактора допомагає знайти потрібну деталь, але точність посадок визначає можливість її встановлення. Вимірювати старий вал варто на поверхнях без спрацювання, інакше результат буде заниженим. Перевірте також деталі, які надягатимуться на новий вал: значний люфт і сліди прокручування потребують з’ясування причини. Підпилювання шліців або силове запресовування для усунення невідповідності розмірів пошкоджує з’єднання.

Заміна та перевірка складання

Доступ до первинного вала отримують після розбирання коробки в порядку, передбаченому для конкретної трансмісії. До демонтажу запам’ятовують або фіксують розташування дистанційних деталей та елементів осьової фіксації. Поряд із валом оглядають підшипники, відповідні шліци, стопорні елементи й ущільнення в зоні розбирання. Пошкоджені супутні деталі замінюють, щоб вони не спричинили передчасного зношення нового вала.

Перед складанням очищають посадкові поверхні. Для встановлення використовують відповідну оправку, спрямовуючи зусилля так, щоб воно не проходило через тіла кочення підшипника. Ударів по шліцах уникають. Після складання перевіряють осьову фіксацію, зазори згідно з вимогами коробки та обертання без заїдань. Невідповідна довжина ступенів або зміщення упорів можуть створити осьовий натяг, спричинити нагрівання підшипників і ускладнити роботу трансмісії.
