Вал первинний заднього моста Jinma 200/204/240/244 L-378mm, Z-15/16 AMG

Первинний вал заднього моста Jinma 200/204/240/244 передає обертання в механізмі заднього моста. Його замінюють через пошкоджені шліци, зношені посадкові поверхні, викривлення або тріщини. Довжина вала — 378 мм, позначення — Z-15/16. Для правильного добору потрібно звірити не лише довжину та модель техніки, а й усі ділянки з’єднання із суміжними деталями.

Будова вала

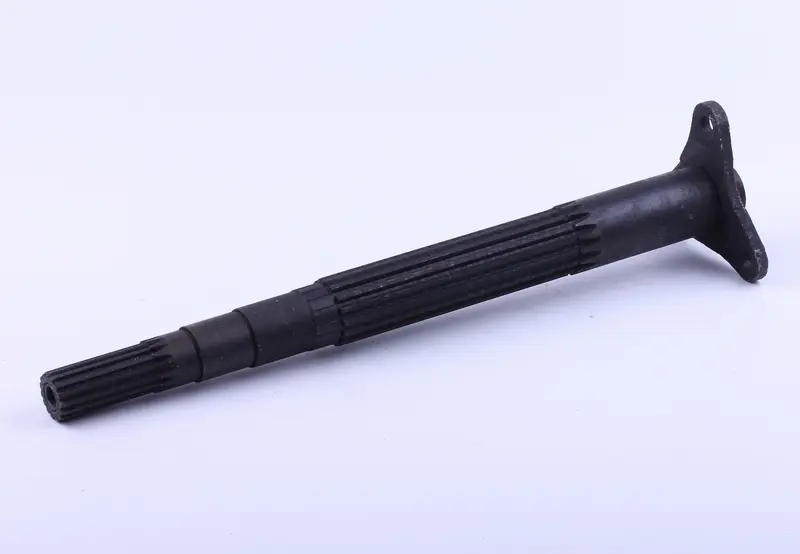

Вал має ступінчасту форму, гладкі посадкові ділянки, дві шліцеві зони та фланець на одному кінці. Шліци передають обертання завдяки зачепленню зі шліцами сполученої деталі. Надмірний люфт у цьому місці спричиняє удари під час зміни навантаження й прискорює зношування з’єднання. Тому стан внутрішніх шліців деталі, що працює в парі з валом, має значення для результату ремонту.

Біля вільного кінця розташована коротка шліцева ділянка, ближче до середини — довша. Гладкі поверхні та уступи між ними визначають взаємне розташування деталей під час складання. Навіть за однакової загальної довжини відмінності в цих ділянках можуть завадити встановленню, тож добирати вал лише за зовнішньою формою не варто.

Ознаки зношування

Стук при зміні навантаження, збільшений люфт або сліди прокручування у шліцевому з’єднанні є приводом перевірити вал. На знятій деталі шукають відколи, зім’яті краї шліців, нерівномірне спрацювання та задири на посадках. Викривлений вал або деталь із тріщиною потребує заміни. Водночас шум може виникати через підшипники чи суміжні деталі, тому висновок роблять після огляду з’єднання, а не лише за звуком під час руху.

Перевірка відповідності

• Виміряйте загальну довжину 378 мм та відстані між торцями, уступами й шліцевими зонами.
• Звірте діаметри й довжину гладких посадкових ділянок, їхнє положення відносно фланця.
• Порівняйте кількість, профіль і довжину шліців на кожній ділянці та позначення Z-15/16.
• Перевірте форму фланця, розташування отворів і спосіб фіксації вала в механізмі.

Знятий вал зручно використовувати як зразок для послідовного порівняння всіх посадок. Окремо оцініть зношення внутрішніх шліців сполученої деталі: новий вал у розбитому з’єднанні не усуне люфт повністю. Помилка в діаметрі посадки, довжині шліців або розташуванні уступу може спричинити перекіс, осьове затискання чи неповне зачеплення.

Під час заміни

Техніку нерухомо фіксують і унеможливлюють випадковий запуск. Розбираючи з’єднання, позначають положення втулок, фіксаторів та регулювальних деталей, якщо вони є в конструкції. Після виймання вала очищають посадкові місця, оглядають підшипники, ущільнення та деталі зі сполученими шліцами. Зношені деталі, що працюють у парі з валом, замінюють разом із ним; пошкоджені ущільнення повторно не встановлюють.

Шліци суміщають, а вал заводять без перекосу. Якщо деталь не стає на місце, перевіряють посадки та порядок складання, не намагаючись притягнути її кріпленням. Під час установлення підшипників зусилля передають через потрібне кільце, а не через тіла кочення. Після закріплення перевіряють легкість обертання, відсутність заїдання й осьовий люфт відповідно до ремонтної документації техніки. Перевірка до навантаження допомагає виявити неправильну посадку та уникнути повторного розбирання після початку роботи.
