Вал первинний ВВП (тип 2) Jinma 404 AMG

Первинний вал ВВП (тип 2) Jinma 404 працює в механізмі відбору потужності, що передає обертання до приводу навісного обладнання. Скорочення ВВП означає вал відбору потужності. Первинний вал передає крутний момент усередині механізму, а стан його шліців і посадкових поверхонь впливає на з’єднання із суміжними деталями. Підставами для заміни є зношені посадки, пошкоджені шліци, тріщини або деформація.

Будова вала

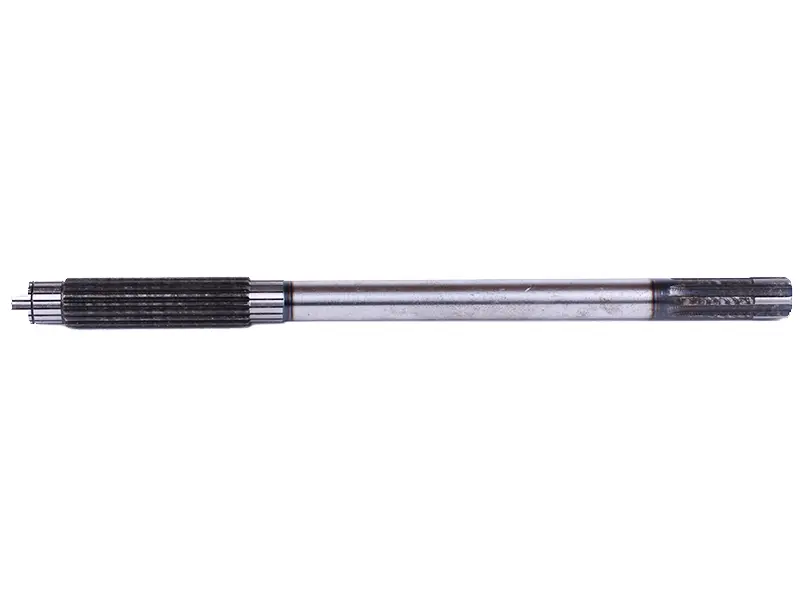

Довга циліндрична середня частина з’єднує два шліцьові кінці. Шліцьова ділянка з одного боку довша за ділянку з іншого; поряд із довшими шліцами є ступінчасті переходи діаметрів. Через шліци обертання передається сполученій деталі. Для правильного зачеплення мають збігатися профіль зубців і довжина їхнього контакту. Самої подібності форми недостатньо, щоб два вали були взаємозамінними.

Ознаки зношення

Збільшений люфт у шліцьовому з’єднанні, стукіт зі зміною навантаження або нерівномірна передача обертання — привід оглянути механізм. Такі прояви можливі й через несправність суміжних деталей, тому вал перевіряють після розбирання. Оглядають бокові поверхні та краї шліців, посадкові ділянки й переходи діаметрів. Заокруглені зубці, викришування, глибокі задири, сліди прокручування на посадці та тріщини допомагають визначити причину несправності. Перевантаження, ударне вмикання й робота зі зношеною сполученою деталлю пришвидшують руйнування з’єднання.

Як підібрати заміну

Звіряйте виконання «тип 2» та будову демонтованого вала. Перевірте загальну довжину, діаметри й довжину посадок, розташування уступів. Для кожного кінця окремо порівняйте кількість, профіль і довжину шліців. Також мають відповідати форма торців і місця фіксації. Щоб не переплутати ділянки, запишіть виміри послідовно від одного кінця до іншого. Невідповідна довжина або інше розміщення уступу може завадити складанню чи змістити деталі вздовж осі. Різниця у шліцах спричиняє надмірний люфт або неповне зачеплення, через яке навантаження припадає лише на частину зубців.

Заміна та супутній огляд

Розбирання починають із зупиненим двигуном, унеможлививши випадковий запуск. Спосіб доступу до вала та послідовність зняття деталей визначають за будовою механізму. Під час демонтажу позначають орієнтацію вала й зберігають порядок розташованих поруч втулок, шайб та інших деталей. Після зняття очищають поверхні з’єднань, оглядають відповідні шліци, опори, підшипники й фіксатори. Зношені суміжні деталі ремонтують або замінюють за результатами перевірки: встановлення нового вала не прибере люфт у пошкодженій сполученій частині.

Під час складання шліци суміщають без перекосу. Якщо вал не стає на місце за передбаченою схемою монтажу, деталі не стягують кріпленням, а перевіряють причину опору. Монтажне зусилля спрямовують на відповідну посадку, не б’ють по шліцах і не передають навантаження через тіла кочення підшипників. Після встановлення перевіряють фіксацію, осьове положення та вільне обертання механізму. Пробний запуск виконують після завершення складання й повернення захисних деталей на місце, стежачи за сторонніми звуками та роботою приводу.
