Вал первинний КПП Foton 240/244, 425 мм, Z-16 AMG

Первинний вал КПП Foton 240/244 передає обертання від зчеплення до коробки передач. Через нього крутний момент надходить до механізму зміни передатного відношення й далі до трансмісії. Довжина вала становить 425 мм, позначення — L-425mm, Z-16 та AMG. Його замінюють під час ремонту коробки, якщо пошкоджено сам вал і встановлення нових підшипників чи інших сполучених деталей не усуває несправність.

Будова та призначення

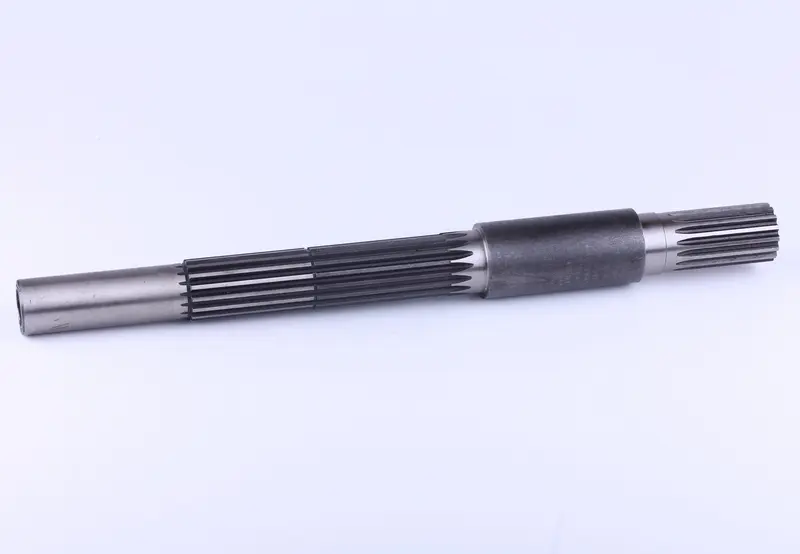

Вал має ступінчасту форму з гладкими циліндричними поверхнями та шліцьовими ділянками. Ближче до одного з кінців є потовщена частина. Через шліци обертання передається сполученій деталі, а циліндричні поверхні слугують для посадки відповідних компонентів. Під час підбору важлива геометрія всього вала: розташування уступів, довжина шліцьових ділянок і відстані між упорними поверхнями визначають положення деталей у зібраній коробці.

Ознаки пошкодження

Стук зі зміною навантаження, люфт у з’єднаннях, шум у коробці та утруднена робота трансмісії дають підставу перевірити стан вала. Такі прояви бувають і через несправні підшипники, тому причину встановлюють після розбирання. На валу перевіряють шліци на сколи, зминання та зношення, оглядають посадкові поверхні на задири й сліди прокручування деталей. Тріщини та деформація також є причинами заміни. Щоб виявити невеликий вигин, вимірюють биття, а не обмежуються оглядом.

Робота з люфтом, нестача мастила та перевантаження прискорюють зношення з’єднань. Вироблені шліци збільшують вільний хід і поступово пошкоджують відповідну частину сполученої деталі. Якщо розбите посадкове місце, заміна лише підшипника не відновить правильну посадку. Під час ремонту оглядають також опорні підшипники, відповідні шліци, упорні деталі та передбачені конструкцією фіксатори. Компоненти з пошкодженнями замінюють разом із валом за результатами огляду.

Як перевірити відповідність

Порівняйте заміну зі знятим валом: загальна довжина має становити 425 мм, а діаметри й довжина посадкових шийок, положення уступів та форма торців повинні збігатися. Для кожної шліцьової ділянки окремо звірте кількість і профіль шліців, зовнішній діаметр та робочу довжину. Позначення Z-16 враховуйте під час перевірки за каталогом конкретної коробки. Однакова загальна довжина ще не забезпечує правильного встановлення: інше положення упору змінює осьове розташування сполучених деталей.

Монтаж і перевірка

Для заміни коробку розбирають настільки, наскільки цього потребує її конструкція. Під час демонтажу фіксують послідовність розпірних, упорних і стопорних деталей, щоб відновити її при складанні. Посадкові поверхні очищають, підшипники перевіряють, а потрібні місця змащують відповідно до ремонтного керівництва. Не слід забивати вал ударами по торцю чи шліцах. Встановлюючи підшипник, зусилля передають на потрібне кільце, а не через тіла кочення.

Після складання перевіряють осьову фіксацію, вільне обертання та перемикання передач за процедурою для цієї коробки. Якщо є заклинювання, перекіс або відчутний люфт, повторно перевіряють посадки й порядок встановлення деталей. Невідповідний вал може перевантажувати підшипники та руйнувати шліцьові з’єднання. Стягувати корпус кріпленням, намагаючись компенсувати невідповідність розмірів, не можна.
