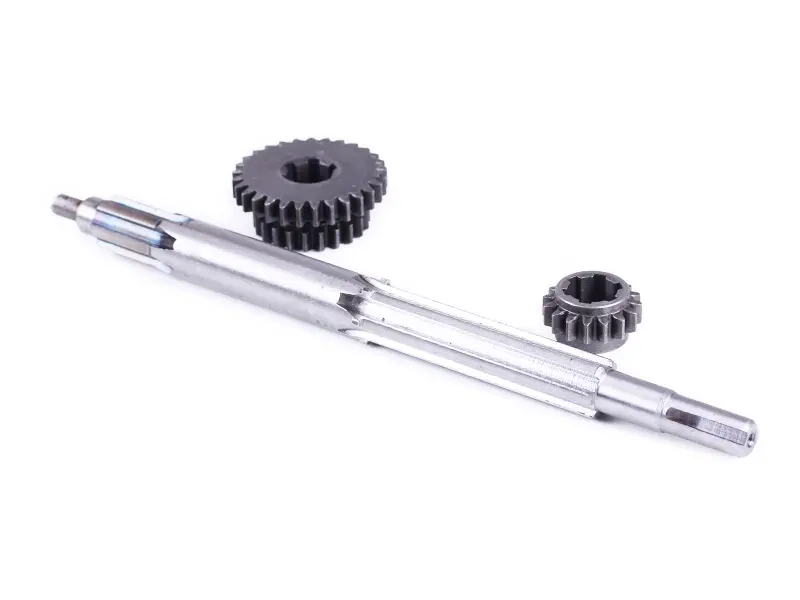

Вал первинний КПП/6 із шестернями, 400 мм, Z-16, Z-22/29 AMG

Первинний вал КПП/6 із шестернями передає обертання на зубчасті пари коробки передач. Він приймає крутний момент на вході в трансмісію та працює разом із суміжними шестернями й опорами. Довжина вала — 400 мм. Позначення Z-16 і Z-22/29 означають 16 зубців та поєднання вінців на 22 і 29 зубців. Позначення виробу — AMG.

Будова та ознаки зношення

Вал має ступінчасту форму, поздовжні шліци й оброблені посадкові ділянки. Для встановлення мають значення довжина і розташування кожної ділянки: вони визначають положення зубчастих деталей та опор у корпусі коробки.

Вал замінюють у разі пошкодження шліців, спрацювання посадок, вигину або тріщин. Для шестерень причиною заміни є зламані зубці, відколи й значне зношення поверхонь зачеплення. Гул під навантаженням, стукіт, надмірний люфт чи металеві частинки в мастилі — привід перевірити цю частину трансмісії. Водночас схожі прояви можуть давати підшипники, тому рішення про заміну приймають після огляду вала, його опор і суміжних зубчастих коліс.

Як перевірити відповідність

Орієнтуйтеся на позначення коробки та розміри демонтованого вала. Довжина 400 мм — лише один із параметрів добору. Навіть за однакової загальної довжини інше розташування уступів або коротша шліцьова ділянка можуть завадити складанню чи змістити шестерні відносно відповідних коліс. Виміри зношених посадок звіряйте з урахуванням зношення.

• Порівняйте загальну довжину, діаметри посадок і відстані між уступами.
• Перевірте кількість, профіль і довжину шліців, форму кінців вала та розташування пазів.
• Зіставте вінці за позначеннями Z-16 і Z-22/29, шириною та профілем зубців.
• Звірте отвори шестерень, їхнє з’єднання з валом і розміщення деталей, що обмежують осьове переміщення.

Однакова кількість зубців ще не означає правильного зачеплення. Геометрія нових шестерень має відповідати зубчастим колесам, із якими вони працюватимуть. Помилка в посадці спричиняє люфт або надмірний натяг; неправильне положення вінців може призвести до шуму, тугого обертання та швидкого зношення.

На що зважати під час заміни

Розбираючи коробку, збережіть послідовність установлених шестерень, втулок, шайб і фіксаторів. Перед складанням очистіть посадкові місця, огляньте підшипники, ущільнення та зубчасті колеса, які залишаються в роботі. Підшипники з люфтом або заїданням, пошкоджені фіксатори й спрацьовані ущільнення варто замінити під час цього ремонту. Значно зношене колесо в парі з новою шестернею прискорить пошкодження її зубців.

Установлюйте деталі за схемою конкретної КПП, дотримуючись орієнтації шестерень і розташування дистанційних деталей. Запресовуючи підшипник, прикладайте зусилля до кільця, яке встановлюється з натягом, а не через тіла кочення. Після складання перевірте надійність фіксації, осьовий зазор відповідно до вимог коробки та вільне обертання без заклинювання. Перед роботою під навантаженням відновіть мащення й переконайтеся, що передачі вмикаються без надмірного зусилля.
