Вал первинний КПП DongFeng 244/240 L-260 mm Z-14/17 AMG

Первинний вал КПП DongFeng 244/240 передає обертання від зчеплення до механізму коробки передач. Його замінюють під час ремонту трансмісії, якщо пошкоджені зубці, шліци або посадочні поверхні. Довжина вала — 260 мм, позначення — Z-14/17. Для правильного вибору потрібно зіставити нову деталь зі знятою: назва техніки допомагає звузити пошук, а відповідність розмірів і з’єднань визначає можливість установлення.

Будова вала

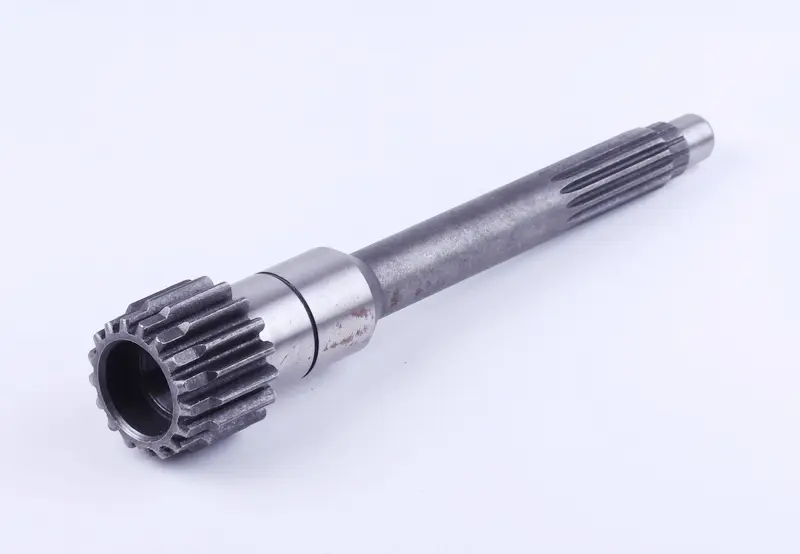

Деталь має видовжену ступінчасту форму. На одному кінці розташована зубчаста ділянка з отвором у торці, на іншому — зовнішні поздовжні шліци. Між ними є гладкі циліндричні поверхні та переходи діаметрів. Через зубці й шліци передається зусилля, а посадки забезпечують належне положення вала відносно суміжних деталей. Тому значення має не лише загальна довжина, а й розташування кожної шийки та уступу.

Ознаки зношення

Під час огляду звертайте увагу на відколи зубців, виробіток бокових поверхонь шліців, задири на шийках і сліди прокручування підшипника. Пошкодження вала або його з’єднань може проявлятися шумом, вібрацією та люфтом. За цими симптомами не можна одразу визначити причину: після розбирання перевіряють також підшипники й шестерню, що працює в парі. Якщо джерело зношення залишиться, новий вал також зазнаватиме зайвих навантажень.

Перевірка відповідності

Почніть із вимірювання знятого вала між торцями та порівняйте результат із довжиною 260 мм. Далі звірте діаметри й довжину посадочних шийок, відстані до уступів, розміри торцевого отвору та форму кінців. Порахуйте зубці й шліци, порівняйте їхній профіль та розміри. Позначення Z-14/17 використовуйте під час звіряння з каталогом разом із перевіркою самих з’єднань. Однакова загальна форма не компенсує різниці в профілі зубця чи шліца.

Вимірювання сильно зношеної шийки не завжди показує її початковий розмір. Посадки варто додатково звіряти з ремонтною документацією, а профіль зубців — оцінювати за неушкодженими ділянками. Перевірте також місця упору та фіксації деталей. Якщо уступ розташований інакше, підшипник або шестерня можуть опинитися зі зміщенням, навіть коли загальна довжина вала збігається.

Під час заміни

Доступ до вала отримують, розбираючи потрібну частину коробки за посібником для техніки. Під час демонтажу зберігають послідовність втулок, шайб і фіксаторів, якщо вони є в конструкції. Разом із валом оглядають підшипники, ущільнення та відповідні зубчасті й шліцьові з’єднання. Деталі з пошкодженими поверхнями контакту замінюють, щоб вони не спричинили повторне зношення. Перед складанням очищають посадки; запресовуючи підшипник, зусилля прикладають до кільця, яке встановлюється з натягом, а не через тіла кочення.

Не намагайтеся посадити вал ударами по зубцях або стягуванням корпусу кріпленнями. Опір під час установлення — привід перевірити розміри, положення деталей і послідовність складання. Після монтажу перевіряють фіксацію, вільне обертання та осьовий зазор за вимогами посібника. Помилка в довжині, посадці чи геометрії зачеплення може спричинити перекіс, шум і прискорене зношення підшипників та шестерень.
