Вал первинний КПП/6 мототрактора L-390 mm AMG

Первинний вал КПП/6 мототрактора L-390 mm AMG передає обертання на механізм коробки передач. Через нього крутний момент надходить на вхід трансмісії та далі передається сполученим деталям. Позначення L-390 mm означає довжину 390 мм. Для правильної заміни потрібно зіставити не лише довжину, а й усі ділянки, якими вал з’єднується з іншими деталями коробки.

Будова та робота в коробці

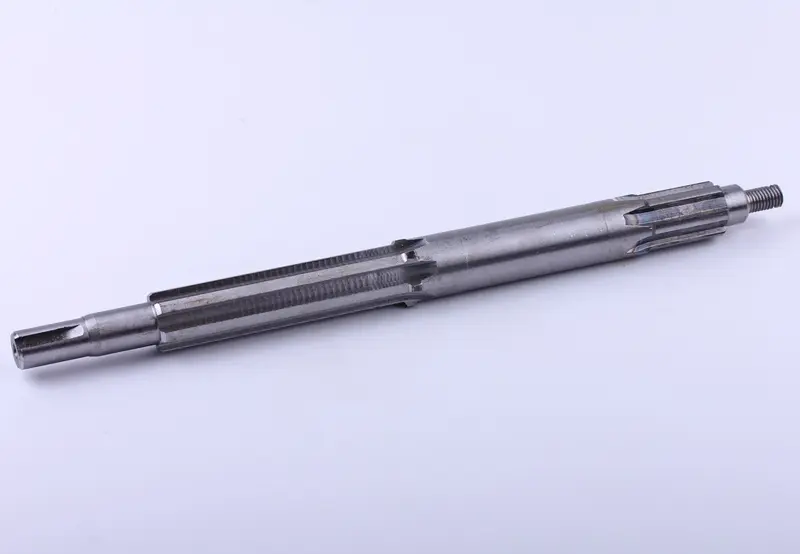

Деталь має ступінчасту форму, довгу й коротку ділянки з поздовжніми шліцами, гладкі циліндричні поверхні та різьбовий кінець. На іншому кінці є поздовжній паз. Шліци передають обертання через зачеплення з відповідними поверхнями сполучених деталей. Коли їхні бічні грані зношуються, щільність з’єднання погіршується. Розміри посадок і розташування уступів визначають, чи правильно вал розміститься в коробці.

Вал замінюють у разі тріщин, вигину, пошкоджених шліців, глибоких задирів на посадках або зіпсованої різьби. Значне спрацювання з’єднань може проявлятися люфтом та ударами під час зміни навантаження. Водночас шум чи вібрація не вказують однозначно на вал: після розбирання потрібно перевірити підшипники й деталі, з якими він з’єднаний. Це допомагає знайти причину несправності, а не лише її наслідок.

Як перевірити відповідність

Зняту деталь зручно використовувати як зразок, порівнюючи обидва вали від торця до торця. Збіг довжини 390 мм не замінює перевірки решти розмірів. Навіть невідповідність одного уступу або посадки може завадити складанню чи змінити положення деталей усередині коробки.

• Виміряйте загальну довжину та відстані між уступами, торцями й посадочними ділянками.
• Зіставте кількість, профіль, зовнішній діаметр і довжину шліців на обох ділянках.
• Перевірте діаметри гладких посадок, ширину та розташування поздовжнього паза.
• Порівняйте діаметр і крок різьби, а також форму обох кінців.
• Звірте будову встановленої КПП та позначення в її каталозі запчастин.

На що зважати під час заміни

Доступ до первинного вала потребує розбирання коробки відповідно до її конструкції. До демонтажу варто зафіксувати порядок розміщення сполучених деталей, втулок, шайб і фіксаторів, якщо вони встановлені. Звільнені посадки очищають, а підшипники, відповідні шліцьові з’єднання та кріплення оглядають на зношення. Деталі зі значним люфтом або зруйнованими поверхнями можуть швидко пошкодити новий вал.

Під час складання потрібно зберегти правильну послідовність деталей і встановлювати вал без перекосу, використовуючи відповідні оправки. Удари по різьбі чи шліцах здатні зім’яти кромки й ускладнити з’єднання. Якщо вал не стає на місце, перевіряють розміри посадок і положення суміжних деталей. Намагатися усунути невідповідність затягуванням кріплення не слід.

Після складання перевіряють фіксацію вала, вільне обертання та перемикання передач згідно з інструкцією до коробки. Помилка в підборі або розташуванні деталей може спричинити заклинювання, надмірний осьовий люфт і прискорене зношення підшипників та шліців. Якщо обертання туге або з’являються сторонні звуки, їхню причину усувають до роботи під навантаженням.
