Вал відбору потужності L-400 mm Z-15/11/16 для Foton 244, ДТЗ 244, Jinma 244/264 AMG

Вал відбору потужності для Foton 244, ДТЗ 244, Jinma 244/264 передає обертання в механізмі приводу обладнання від трактора. Деталь потрібна для заміни вала зі зношеними шліцами, пошкодженими зубцями або виробленими посадковими поверхнями. Довжина — 400 мм, позначення — L-400 mm Z-15/11/16. У назві збережено маркер AMG.

Будова та ознаки зношення

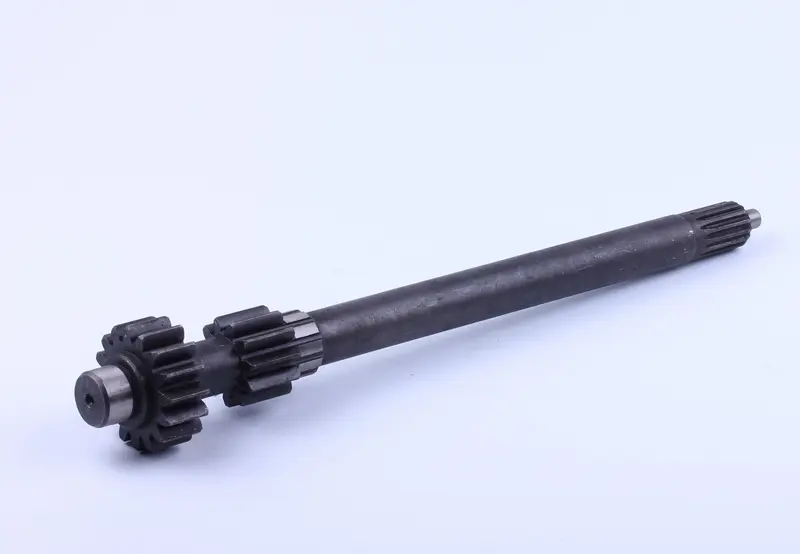

Конструкція має довгу циліндричну частину, дві зубчасті ділянки біля одного кінця та зовнішні шліци на протилежному кінці. Через зубчасте зачеплення передається обертання, а шліци з'єднують вал зі спряженою деталлю. Стан опор також впливає на роботу: за перекосу навантаження розподіляється нерівномірно, тому зубці та посадкові поверхні зношуються швидше.

Перевірити механізм варто, якщо під навантаженням з'явилися незвичний шум, вібрація, стукіт під час зміни режиму або відчутний люфт. Після розбирання оглядають зубці на відколи, тріщини й викришування, шліци — на зминання та спрацювання бокових поверхонь. На посадках шукають задири й сліди прокручування. Такі симптоми можуть бути пов'язані й з підшипниками або суміжними деталями, тож рішення про заміну приймають після огляду.

Як підібрати вал

Основою для порівняння є знятий вал і каталог конкретного трактора. Позначення Z-15/11/16 звіряйте повністю. Однакова загальна довжина ще не означає, що деталь стане на місце: відстані між зубчастими ділянками, уступами та опорами визначають взаємне положення деталей усередині механізму.

• Перевірте загальну довжину, діаметри та протяжність посадкових поверхонь.
• Порахуйте зубці на кожній зубчастій ділянці, зіставте ширину ділянок і відстані до торців.
• Звірте кількість і профіль шліців, діаметр з'єднання та довжину його робочої частини.
• Порівняйте уступи, кінцеві ділянки й місця фіксації, передбачені у вашому механізмі.

Окремо огляньте шестерні та деталь, що з'єднується з валом через шліци. Значне спрацювання спряжених поверхонь залишить люфт навіть після заміни вала. Нерівномірні сліди контакту, перегрів або задири — привід перевірити опори та надходження мастила до зачеплення, щоб нова деталь не працювала в тих самих несприятливих умовах.

На що зважати під час установлення

Заміну проводять із зупиненим двигуном та вимкненим приводом, унеможлививши випадковий запуск. Механізм розбирають у послідовності, передбаченій для конкретної трансмісії. Перед вийманням вала фіксують порядок розташування шайб, фіксаторів і спряжених деталей. Після очищення стару та нову деталі кладуть поруч і перевіряють усі посадки до остаточного складання.

Підшипники, ущільнення та деталі кріплення біля вала перевіряють на зношення й пошкодження; несправні замінюють. Для запресовування застосовують відповідні оправки. Не можна бити по зубцях або передавати монтажне зусилля через тіла кочення підшипника. Якщо вал не сідає на місце, спочатку перевіряють суміщення деталей, а не стягують корпус силою.

Після складання контролюють фіксацію вала, вільне обертання та відсутність заклинювання. Пробне ввімкнення без робочого навантаження виконують за інструкцією трактора. Помилка в геометрії чи перекіс можуть спричинити тугий хід, стукіт і руйнування зубців. За таких ознак привід зупиняють і перевіряють складання до під'єднання обладнання.
