Вал відбору потужності L-250 Z-6 Z-28 DongFeng 244/240/354/404 AMG

Вал відбору потужності L-250 Z-6 Z-28 для DongFeng 244/240/354/404 передає обертання в механізмі приводу навісного обладнання. Деталь замінюють через пошкоджені шліци, зношені посадкові поверхні або деформацію. Справний вал забезпечує належне сполучення деталей, через які передається крутний момент, без надмірного люфту та ударних навантажень.

Будова та ознаки зношення

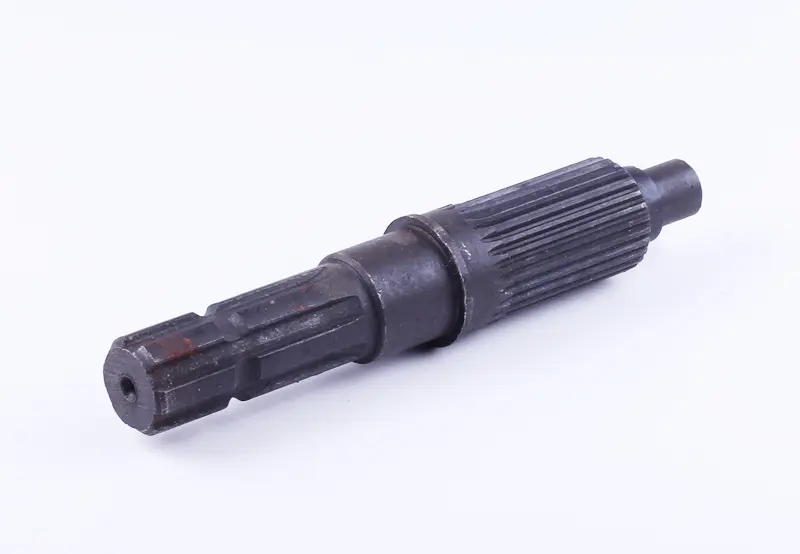

Корпус вала ступінчастий, із ділянками різного діаметра, поздовжніми шліцами та гладкими циліндричними поверхнями. Шліцьові ділянки мають різну довжину й профіль. Через них передається обертання, а уступи між діаметрами визначають розташування суміжних деталей уздовж вала. Для правильної заміни потрібно порівнювати всю форму деталі, включно з посадками та переходами.

Під навантаженням поступово зношуються бічні поверхні шліців. Зі збільшенням зазору в з'єднанні виникають удари, особливо під час зміни навантаження. Перевірити стан вала варто, якщо привід стукає під час увімкнення, має помітний вільний хід або працює нерівномірно. Причиною може бути й зношення суміжних деталей, тому оглядати потрібно обидві частини шліцьового з'єднання.

Як підібрати заміну

Зіставте позначення L-250 Z-6 Z-28 зі знятою деталлю та каталогом запчастин до вашої техніки. Перевірте загальну довжину вала, діаметри й довжину посадок, положення уступів і спосіб осьової фіксації. На кожній шліцьовій ділянці порівняйте кількість шліців, зовнішній діаметр і профіль. Відповідність моделі трактора не скасовує перевірки геометрії всіх з'єднань.

Перед вимірюванням очистьте старий вал від забруднень. На ділянках із виробітком розмір може бути зменшений, а пошкоджені краї заважають точно оцінити профіль. У таких місцях додатково перевіряють деталі, з якими вал з'єднується. Невідповідна довжина або зміщений уступ порушують розташування деталей під час складання. Помилка в підборі шліців спричиняє люфт чи заклинювання; забивати вал силою або підточувати шліци для посадки не можна.

На що звернути увагу під час заміни

Зупиніть двигун, вимкніть привід і унеможливте випадкове обертання механізму. Доступ до вала відкривають відповідно до порядку розбирання конкретної техніки. Якщо конструкція має дистанційні та стопорні деталі, зафіксуйте їхнє розташування до зняття. Вони визначають положення вала вздовж осі, тому помилки зі складанням можуть завадити нормальній роботі приводу.

Разом із валом огляньте відповідні шліцьові поверхні, опори, підшипники та ущільнення. Перевірте, чи немає задирів, викришування, слідів провертання або пошкоджень у місцях контакту. Деталі з надмірним зношенням замінюють за результатами огляду. Новий вал у розбитому з'єднанні не прибере люфт і також зазнаватиме ударних навантажень.

Посадкові місця перед складанням очищають, а мастило застосовують згідно з вимогами механізму. Вал установлюють без перекосу, прикладаючи зусилля до відповідних поверхонь і не передаючи його через тіла кочення підшипників. Після фіксації перевіряють легкість обертання й осьовий люфт за вимогами техніки. Перше ввімкнення проводять після повного складання, без навантаження. Якщо з'явилися стукіт, заїдання або витік мастила, привід зупиняють і перевіряють монтаж.
