Вал КПП первинний Jinma 404 AMG

Первинний вал КПП Jinma 404 AMG приймає обертання від зчеплення та передає крутний момент у коробку передач. Він забезпечує зв’язок між приводом і механізмом зміни передаточного відношення. Такий вал замінюють під час ремонту КПП, коли пошкоджені шліци, спрацьовані посадкові поверхні або деформована сама деталь. Щоб заміна дала результат, разом із пошкодженням потрібно усунути й причину його появи.

Будова та причини заміни

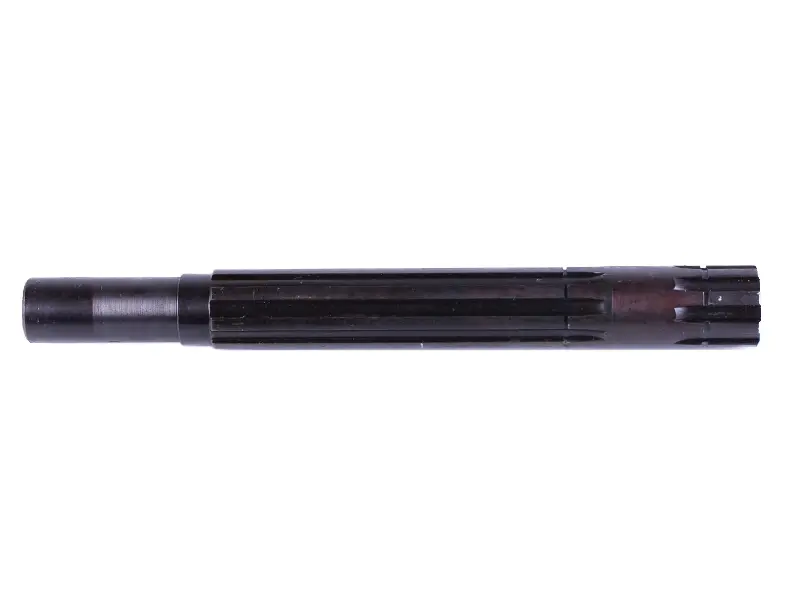

Деталь має видовжену ступінчасту форму з гладкою циліндричною ділянкою, довгою шліцьовою частиною та короткою ділянкою із зовнішніми зубцями на іншому кінці. Шліци передають зусилля через з’єднані з валом деталі. Посадки та уступи визначають їхнє розташування вздовж осі, тому для правильного підбору потрібна відповідність усієї геометрії, а не лише загальної довжини.

Вал потребує заміни за наявності тріщин, відколів зубців, значного спрацювання шліців, задирів на посадках або вигину. Сліди прокручування на посадковій поверхні також є приводом перевірити з’єднання. Гул коробки, вібрація чи люфт можуть супроводжувати такі несправності, проте остаточний висновок роблять після огляду вала й суміжних деталей. Зношені підшипники або розбиті шліци відповідної деталі здатні швидко пошкодити новий вал.

Як перевірити відповідність

Для порівняння очистьте зняту деталь і вимірюйте насамперед ділянки без помітного зносу. Звірте не тільки контур, а й розташування кожної посадки відносно торців. Назва техніки допомагає визначити напрям підбору, а перевірка розмірів і з’єднань дозволяє уникнути помилки під час складання.

• Порівняйте загальну довжину вала, діаметри та довжину гладких посадкових ділянок.
• Перевірте кількість і профіль шліців, їхній зовнішній діаметр та довжину зачеплення.
• Зіставте розташування уступів і упорів, які задають положення деталей на валу.
• Звірте спосіб осьової фіксації та місця встановлення деталей, знятих під час розбирання.

Помилка в діаметрі посадки спричиняє люфт або надмірний натяг. Інше розташування упору може змістити деталі вздовж осі, а недостатня довжина зачеплення — зосередити навантаження на краях шліців. Якщо з’єднання не складається з належною посадкою, не варто забивати вал чи підточувати зубці. Потрібно повторно перевірити відповідність деталі та послідовність встановлення.

На що зважати під час встановлення

Первинний вал виймають після розбирання коробки в порядку, передбаченому її конструкцією. До демонтажу запам’ятовують або позначають розташування суміжних деталей, дистанційних кілець і фіксаторів, якщо вони є. Для зняття підшипників використовують відповідний знімач, щоб не пошкодити посадкові поверхні. Оглядають опори, відповідні шліци та ущільнення: спрацьовані чи пошкоджені деталі доцільно замінити під час цього ж ремонту.

Посадки очищають, а для змащування застосовують матеріал, передбачений для коробки. Під час запресовування підшипника зусилля передають через кільце, яке встановлюють із натягом, без навантаження на тіла кочення. Після складання перевіряють осьову фіксацію та плавність обертання. Заїдання або надмірний опір усувають до запуску, перевіряючи посадки та порядок монтажу. Робота з перекосом, перевантаженнями чи недостатнім змащуванням може повторно пошкодити вал і його з’єднання.
