Вал кінцевої передачі DongFeng 240/244 AMG

Вал кінцевої передачі DongFeng 240/244 AMG передає крутний момент у кінцевому ступені трансмісії. Стан його зубців, шліців і посадкових поверхонь впливає на точність з’єднання деталей та роботу передачі під навантаженням. Зношення цих ділянок може спричинити люфт, стукіт і нерівномірне обертання. Вал замінюють у разі пошкодження зубчастої частини, деформації, розбитих шліців або зношених посадок, з якими неможливо витримати потрібні зазори.

Будова вала

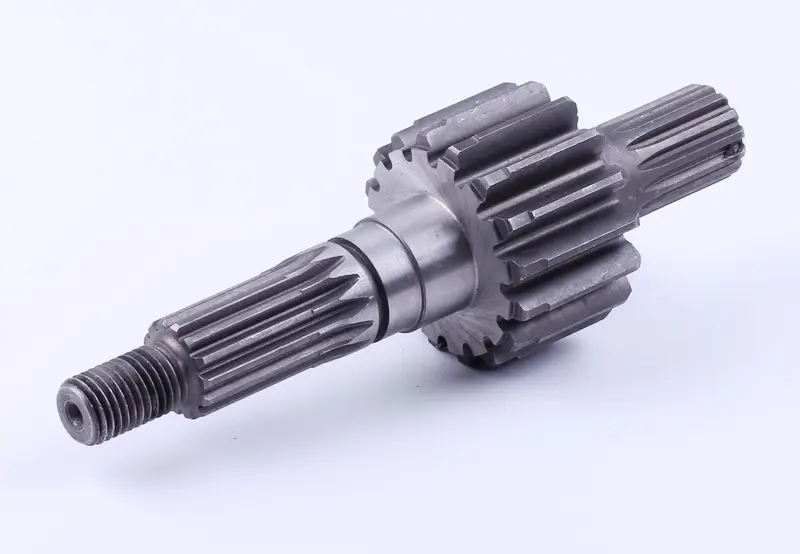

Посередині розташована велика прямозуба шестерня, з обох боків від неї — шліцьові ділянки. На одному кінці є зовнішня різьба, а між шліцами та шестернею — гладкі ступінчасті поверхні. Через зубчасте зачеплення передається обертання, шліци з’єднують вал зі спряженими деталями. Для правильної посадки має збігатися геометрія всього вала: відповідність лише одного кінця чи різьби не визначає придатність деталі до встановлення.

Ознаки пошкодження

Перевірка потрібна, якщо з’явилися удари зі зміною навантаження, помітний люфт, гул або металеві частинки в мастилі. Причиною можуть бути також підшипники чи спряжена шестерня, тому висновок про заміну вала роблять після огляду його поверхонь. На зубцях перевіряють відколи, тріщини, викришування та нерівномірне спрацювання. На шліцах шукають зім’яті краї й сліди прокручування, на посадкових ділянках — задири та сліди зміщення встановлених деталей. Різьба має дозволяти надійно закріпити з’єднання без зриву витків.

Як перевірити відповідність

Зіставте зі знятим валом загальну довжину, діаметри й довжини посадкових ділянок, положення уступів та відстані між ними. Шліци перевіряйте окремо на кожному кінці: мають збігатися їхня кількість і профіль, а не лише зовнішній діаметр. У шестерні порівняйте кількість зубців, ширину вінця та зовнішній діаметр; параметри зачеплення уточніть за документацією механізму. Для різьби звірте діаметр, крок і напрямок. Розміри визначайте вимірювальним інструментом, а відповідність спряжень перевіряйте за каталогом деталей конкретної машини.

Зверніть увагу на місце вала у складеному механізмі та спосіб його фіксації. Інша довжина ступені може змістити шестерню, а невідповідна посадка — створити люфт або перекіс опори. Якщо знята деталь сильно спрацьована, розмір пошкодженої поверхні не можна вважати номінальним. Додатково перевірте незношені ділянки та розміри в технічній документації. Спроба стягнути невідповідні деталі кріпленням або запресувати їх із надмірним зусиллям може пошкодити посадки.

Заміна та контроль складання

Під час розбирання збережіть послідовність дистанційних і фіксувальних деталей. Перед встановленням приберіть продукти зношення, огляньте підшипники, шліци спряжених деталей і зубці шестерні, що працює в парі з валом. Пошкодження цих деталей залишать люфт у передачі або прискорять спрацювання нового вала. Ущільнення, які знімають для доступу, перевірте та замініть за станом чи вимогами до складання.

Для монтажу використовуйте відповідні оправки, уникаючи ударів по зубцях і різьбі. Коли встановлюєте підшипник із натягом, прикладайте зусилля до того кільця, яке сідає на посадкову поверхню. Спосіб фіксації, зазори та змащування визначають за документацією трансмісії. До прикладання робочого навантаження переконайтеся, що вал обертається без заїдань, зачеплення правильне, а осьовий люфт не перевищує допустимого.
