Вал карданний приводний 570 мм Z-19/15 Foton 244, Jinma 244/264 AMG

Карданний приводний вал для Foton 244, Jinma 244/264 передає обертання між з’єднаними частинами приводу. Довжина — 570 мм, позначення — Z-19/15, маркер — AMG. Його встановлюють замість зношеного або пошкодженого вала, коли з’єднання вже не забезпечують належної посадки. Для добору потрібно враховувати геометрію обох кінців, а не лише модель техніки та загальну довжину.

Як працює вал

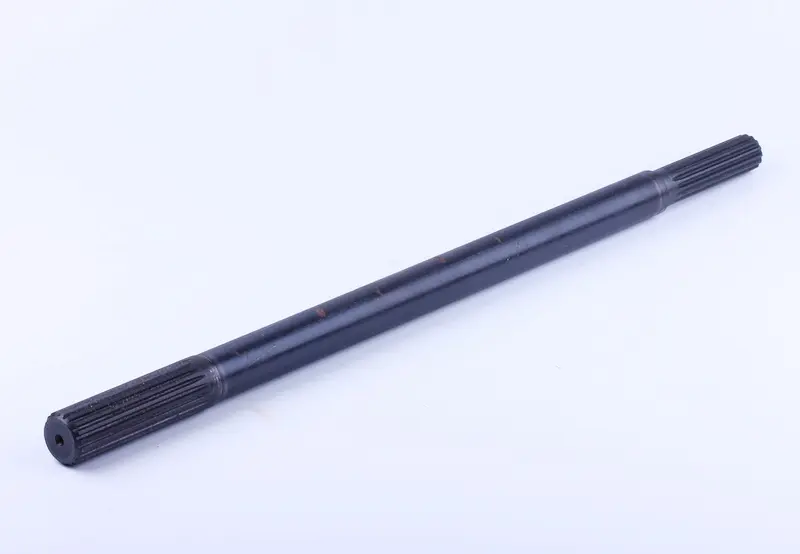

Деталь має довгу циліндричну середню частину та зовнішні поздовжні шліци на обох кінцях. Поряд зі шліцьовими ділянками є переходи діаметра. Крутний момент передається через контакт бічних поверхонь шліців із відповідними поверхнями сполучених деталей. Правильний профіль і достатня глибина зачеплення потрібні, щоб навантаження не припадало лише на краї зубців.

Зношування шліців збільшує зазор у з’єднанні. На це можуть вказувати стукіт зі зміною навантаження, відчутний люфт та ривки під час увімкнення приводу. Вал також замінюють у разі тріщин, деформації стрижня, скручування або сколів шліців. Самої вібрації недостатньо, щоб визначити причину несправності: під час розбирання варто перевірити стан деталей, з якими з’єднується вал.

Добір за знятою деталлю

Спочатку виміряйте повну довжину старого вала та порівняйте її з розміром 570 мм. Далі звірте довжину шліцьових ділянок, відстані між уступами та форму переходів. Позначення Z-19/15 збережіть для зіставлення, а посадки перевірте окремо. Однакова загальна довжина ще не означає, що вал увійде на потрібну глибину: на це впливає й розташування уступів.

• Порахуйте шліци на кожному кінці окремо та зіставте їхній профіль.
• Виміряйте зовнішні діаметри шліцьових ділянок і порівняйте переходи до середньої частини.
• Перевірте розташування упорів та спосіб фіксації у приводі.
• Огляньте внутрішні шліци сполучених деталей: заміна лише вала не прибере люфт у зношеному з’єднанні.

Невідповідний діаметр або профіль заважає правильному зачепленню. Закороткий вал може передавати навантаження через неповну довжину шліців, а задовгий — упиратися в сусідні деталі та перешкоджати складанню. Якщо з’єднання доводиться силоміць стягувати кріпленням, потрібно перевірити розміри, співвісність і наявність задирок на посадкових поверхнях.

Встановлення та контроль

Заміну виконують на зупиненій техніці, унеможлививши випадковий запуск і рух. До розбирання позначають орієнтацію вала та положення фіксаторів. Внутрішні шліци сполучених деталей очищують від бруду й старого мастила, перевіряють на викришування та деформацію. Також оглядають доступні опори, втулки й ущільнення, якщо вони передбачені будовою приводу. Пошкоджені деталі доцільно замінити під час цього ж розбирання.

Вал вводять у з’єднання після суміщення шліців, без перекосу. Мастило та порядок фіксації мають відповідати вимогам конкретного приводу. Не можна забивати деталь ударами по шліцах або затягувати її на місце кріпленням. Після складання перевіряють надійність фіксації, плавність обертання та відсутність заклинювання. Під час короткої перевірки без робочого навантаження прислухаються до стукоту й контролюють вібрацію, перш ніж повертати техніку до роботи.
